Designet og testet i henhold til: EN 14492-2

Tilbage til kataloget

GIS GP ATEX eksplosionssikker elektrisk kædetalje 100–6300 kg

Name: GIS GP ATEX eksplosionssikker elektrisk kædetalje 100–6300 kg
Brand: Delacco
SKU: GIS-GP-ATEX
Availability: InStock

SKU-rod: GIS-GP-ATEX | Marked: DK | Landestandard: da

Pris Konfigurer din talje nedenfor – pris, vægt og fragt opdateres løbende, efterhånden som du vælger.

Brochure Brochure Spørgeskema Brugsanvisning CE-erklæring Kædebeholder GP ATEX-tegning GP ATEX-reservedele

Kategorier: Elektriske kædetaljer

Tags: Elektriske taljer, Værkstedskraner

Mængderabat — spar op til 12% Rabatten beregnes automatisk ud fra kurvens subtotal.

Antal	Rabat
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% kombinationsrabat, når denne ordre indeholder varer fra mindst to produktkategorier (f.eks. en talje + en svingkran). Sammen med mængderabatten kan den samlede besparelse nå op på 15%.

Konfigurer din talje

Vælg kapacitet, spændvidde og tilvalg. Pris, vægt og levering opdateres løbende.

Trin 0 — obligatorisk

Hvordan vil du bruge denne talje?

Vælg den mulighed, der passer bedst. Hver driftsklasse har sit eget kapacitetsområde: Jo mere intensiv brugen er, desto lavere er den nominelle belastning. Hvis du vælger en lavere klasse end den faktiske brug, bortfalder producentgarantien, og der er risiko for motorfejl. Er du i tvivl, skal du vælge den højest forventede klasse — den talje, du reelt har brug for.

1 Løftekapacitet — kg

2 Løftehøjde — m

3 ATEX-beskyttelsesniveau

Vælg den udførelse, der svarer til zoneklassificeringen på dit driftssted (direktiv 2014/34/EU, udstyrsgruppe II, kategori 3). Den støvtætte GP D dækker Zone 22 (brandfarligt støv). Den gastætte GP G dækker Zone 2 med eksplosive gasatmosfærer og omfatter støvbeskyttelsen for Zone 22 — den kræver en lokal trykluftforsyning på 4–10 bar. Begge udførelser omfatter IP65, Klixon-temperaturovervågning, en gearet endestopkontakt og Ex-kabelforskruninger.

4 Strømforsyning

ATEX-taljer er kun konstrueret til trefaset nettilslutning — 3 × 400 V er værkstedsstandarden. Enfasede versioner fås ikke i eksplosionssikker udførelse.

5 Løftehastighed

Enkelt hastighed (N) er standardtaljen med 8 m/min. Langsom (NL) halverer hastigheden for mere præcis positionering. NF giver styring med to hastigheder. SF fordobler hastigheden, men reducerer løftekapaciteten til det halve.

6 Ophængsløbekat (GHF / GMF)

Valgfri GIS-ophængsløbekat til at føre taljen langs en I-bjælke. GHF er manuel (håndskubbet, uden elektriske komponenter — som standard tilladt i begge ATEX-udførelser). GMF er motoriseret og leveres i samme ATEX-udførelse (D eller G) som taljen. I den gastætte version er overtryksovervågningen placeret på løbekatten og deles med taljen.

7 Flangebredde (bjælkebredde)

Bredden på flangen på den I-bjælke / monorail, som løbekatten kører på. Standardområder leveres fra fabrikken uden tillæg; bredere bjælker kan medføre et gebyr for montering af støttebolt eller modvægt. Mål flangen (bjælkens øverste vandrette kant) i millimeter.

8 Ophæng

Øjeboltophæng er det faste standardophæng. Krogophæng gør det muligt at flytte taljen mellem løbekatte uden at ændre ledningsføringen.

9 Kædepose / kædebeholder

Kædebeholderen opsamler den slappe kæde under opadgående bevægelse. Plast er billigst, tekstilposer kan rumme mere kæde, og MF-versioner (pladeramme) reducerer byggehøjden ved installationer med begrænset frihøjde.

10 Gearendestop

Standardgearet endestopkontakt er inkluderet på 3-fasede modeller. Dobbelt nødstop tilføjer en ekstra redundant frakobling. Eksterne endestop er påkrævet til høje installationer og fungerer kun med en kædepose af tekstil.

11 Spænding / certificering

Standard-EU-spændinger er inkluderet. Specialspænding omfatter ikke-standardiserede motorviklinger. CSA/CUS-udførelsen tilføjer nordamerikanske certificeringer (kun 60 Hz).

12 Betjeningskontakt / hængetrykknap

Den gastætte (G) version kræver den ATEX-certificerede hængetrykkasse. Til den støvtætte (D) version er GIS-standardhængetrykkassen med IP65 tilstrækkelig i de fleste Zone 22-områder — ATEX-hængetrykkassen kan fortsat vælges som opgradering.

13 Længde på betjeningskabel

Standardkablet, der er tilpasset løftehøjden, har GIS-kataloglængden (2 knapper: løftehøjde − 1,2 m; 4 knapper: løftehøjde − 1 m). Træk i skyderen, eller indtast en vilkårlig værdi mellem 2 og 60 m, hvis du har brug for en anden længde (f.eks. installationer i flere niveauer). Katalogets trinpriser gælder, når din længde svarer til standarden for en løftehøjde på 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; ellers opkræver vi et basissæt + pris pr. meter.

14 Sikkerhedskrog

Erstatter standardlastkrogen med en sikkerhedskrog (pallås samt højere sikkerhedsfaktor). Påkrævet på visse arbejdssteder inden for bygge- og underholdningsbranchen.

15 Ekstra bremse

Tilføjer en redundant bremse for ekstra sikkerhed ved løfteopgaver (underholdningsindustrien, personløft).

16 Driftsdatatæller

Registrerer driftstimer/cyklusser med henblik på forudsigelig vedligeholdelse. Kræver en styrespænding på 42 V (standardmodeller med 3-Ph).

17 Sikkerhedsradiofjernbetjening

Sikkerhedsfjernbetjeningen fås kun til den støvtætte (D) version — den gastætte version betjenes med ATEX-kabelhængetrykkassen.

Konfiguration —

Nettopris —

Antal

Mængdepriser — spar op til 12 %

Antal	Rabat

Pakketilbud: Få yderligere 3 % i rabat, når denne ordre indeholder varer fra mindst to produktkategorier (f.eks. en talje + en svingkran).

Prisoversigt

Nettobeløb i alt (ekskl. moms)	—

Anslået vægt —
Leveringstid —
Niveau for monteringssæt —
Totalhøjde —

Beregn fragt

Leveringsland

—

Angiv leveringslandet ovenfor for at se et vejledende fragtoverslag.

Har du brug for et skræddersyet tilbud?

Send os dine krav via tilbudsformularen — dette produkt er udfyldt på forhånd, og du kan tilføje flere varer i samme forespørgsel.

Anmod om et tilbud

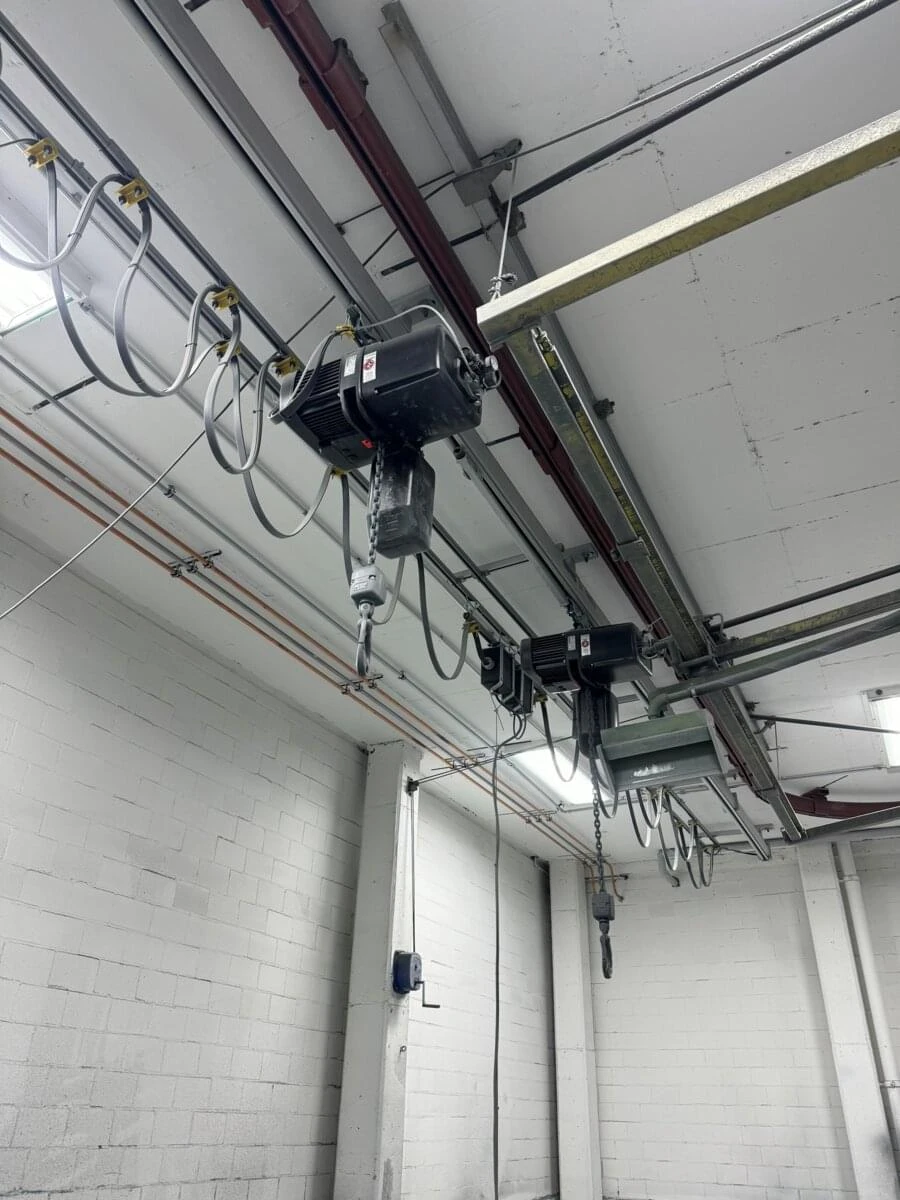

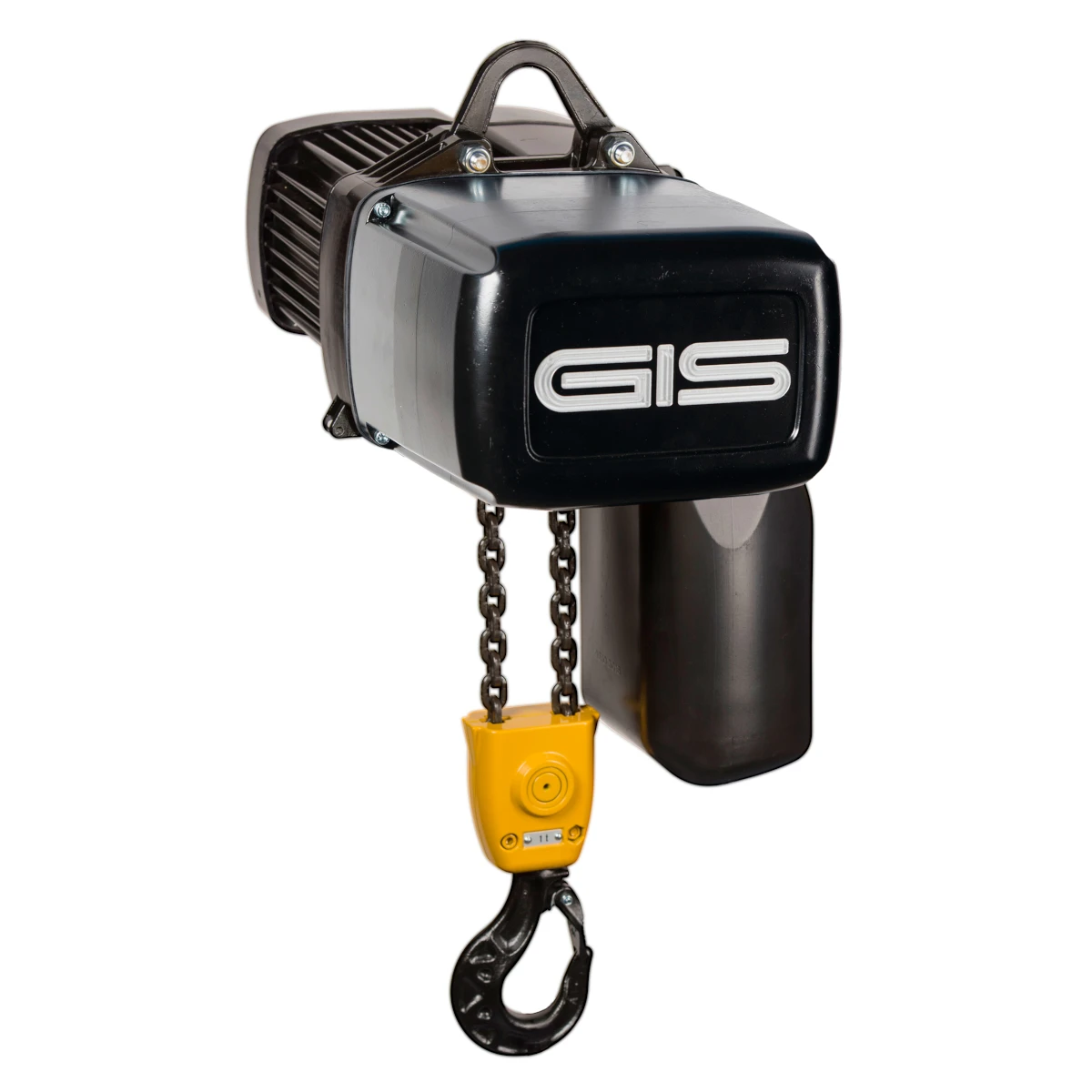

GIS GP ATEX er den eksplosionssikre udførelse af den gennemprøvede GIS GP elektriske kædetalje til eksplosionsfarlige områder som defineret i direktiv 2014/34/EU. Vælg den støvtætte GP D-model til Zone 22 (brandfarligt støv) eller den gastætte GP G-model til Zone 2 (eksplosive gasatmosfærer, inklusive støvbeskyttelse til Zone 22). Alle taljer leveres med EF-overensstemmelseserklæring, ATEX-bilag til betjeningsvejledningen og inspektionsattest.

Vigtigste egenskaber

Certificeret iht. ATEX-direktiv 2014/34/EU med EF-overensstemmelseserklæring – udstyrsgruppe II, kategori 3
Støvtæt GP D til Zone 22: II 3D Ex tc IIIA T130 °C Dc – IP65-kabinet, Klixon-temperaturovervågning, gearet endestopkontakt, Ex-kabelforskruninger og sorte dæksler
Gastæt GP G til Zone 2 (og 22): desuden II 3G Ex pzc IIA T3 Gc – et overtryk på 0,4 bar inde i kabinettet forhindrer indtrængning af gasser, dampe eller tåger. Trykovervågningen afbryder omgående styrespændingen ved tab af lufttryk
Den gastætte version kræver trykluftforsyning på installationsstedet med 4–10 bar (stikbar tilslutning til 6 mm slange)
Komplet GIS GP-kapacitetsområde på 100–6300 kg (rammestørrelser GP250 til GP2500), løftehøjder på 3–60 m og driftsklasser M3–M7
Manuel (GHF) eller motordrevet (GMF) løbekat – den motordrevne løbekat leveres i samme ATEX-udførelse som taljen og med fælles overtryksovervågning på den gastætte version
ATEX-certificeret styretrykknapkasse (med 2 eller 4 knapper samt nødstop). GIS' standardtrykknapkasse med IP65 er fortsat tilstrækkelig til mange støvapplikationer i Zone 22
Sikkerhedsradiostyring fås til den støvtætte version
Tilvalg: ekstra bremse, eksterne endestopkontakter, krogophæng, driftstimetæller, specialspændinger samt CSA/CUS-udførelse
Overholder maskindirektiv 2006/42/EF

Teknisk oversigt

Model/SKU: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
Produktfamilie: Elektriske kædetaljer
Løftekapacitet: 100–6300 kg
Løftehøjde: 3–60 m
ATEX-mærkning (D): II 3D Ex tc IIIA T130 °C Dc
ATEX-mærkning (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
Driftsklasse: M3–M7 (ISO 4301-1/FEM)
Strømforsyning: 3 × 400 V/3 × 230 V, 50 Hz (kun 3-faset)
Kapslingsklasse: IP65
Typiske anvendelsesområder: kemiske og petrokemiske anlæg, malerværksteder, melmøller og kornsiloer, områder med træstøv, spildevandsanlæg og gashåndtering

Konfigurer løftekapacitet, løftehøjde, driftsklasse, hastighedsprofil, ATEX-beskyttelsesniveau, løbekat og tilvalg online, og tilføj derefter taljen til indkøbskurven eller tilbudslisten. Alle konfigurationer prissættes ud fra GIS' aktuelle fabriksprisliste.

Specifikationer

Model	Løftekapacitet med 1 kædepart (M5)	Løftekapacitet med 2 kædeparter (M5)	Løftehastighed med 1/2 kædeparter
GP 250 D/G	250 kg	500 kg	8/4 m/min
GP 500 D/G	500 kg	1000 kg	8/4 m/min
GP 1000 D/G	1000 kg	2000 kg	8/4 m/min
GP 1600 D/G	1600 kg	3200 kg	4/2 m/min (NL)
GP 2500 D/G	2500 kg	5000 kg	4/2 m/min (NL)

Driftsklasserne M3–M7 forskyder området for den nominelle løftekapacitet på samme måde som for GP-standardtaljen (f.eks. løfter GP 2500/2B 6300 kg ved M4). B-profilerne til krævende drift fås fortsat til GP 2500-rammen. Støvtæt udførelse (D): II 3D Ex tc IIIA T130 °C Dc. Den gastætte udførelse (G) tilføjer II 3G Ex pzc IIA T3 Gc og kræver 4–10 bar trykluft på installationsstedet. Klixon-temperaturovervågning, gearet endestopkontakt, Ex-kabelforskruninger og IP65 er standard i begge udførelser.

Egenskaber

Løftekapacitet	100–6300 kg
Løftehøjde	3–60 m
ATEX-udførelse	Støvtæt GP D — Zone 22, Gassikker GP G — Zone 2 + 22
Driftsklasse (ISO/FEM)	M3–M7 (A3–A7)
Beskyttelsesklasse	IP65
Brand	GIS
Compliance	{"atex_directive": "2014/34/EU", "machinery_directive": "2006/42/EC"}
Gis Model	GP ATEX

Model	Capacity 1 fall (M5)	Capacity 2 falls (M5)	Lifting speed 1 / 2 falls
GP 250 D/G	250 kg	500 kg	8 / 4 m/min
GP 500 D/G	500 kg	1000 kg	8 / 4 m/min
GP 1000 D/G	1000 kg	2000 kg	8 / 4 m/min
GP 1600 D/G	1600 kg	3200 kg	4 / 2 m/min (NL)
GP 2500 D/G	2500 kg	5000 kg	4 / 2 m/min (NL)

Duty classes M3–M7 shift the rated capacity envelope exactly as on the standard GP hoist (e.g. GP 2500/2B carries 6300 kg at M4); the heavy-duty B profiles remain available on the GP 2500 frame. Dust-proof (D) execution: II 3D Ex tc IIIA T130 °C Dc. Gas-proof (G) execution adds II 3G Ex pzc IIA T3 Gc and requires 4–10 bar compressed air on site. Klixon temperature surveillance, geared limit switch, Ex cable glands and IP65 are standard on both executions.
