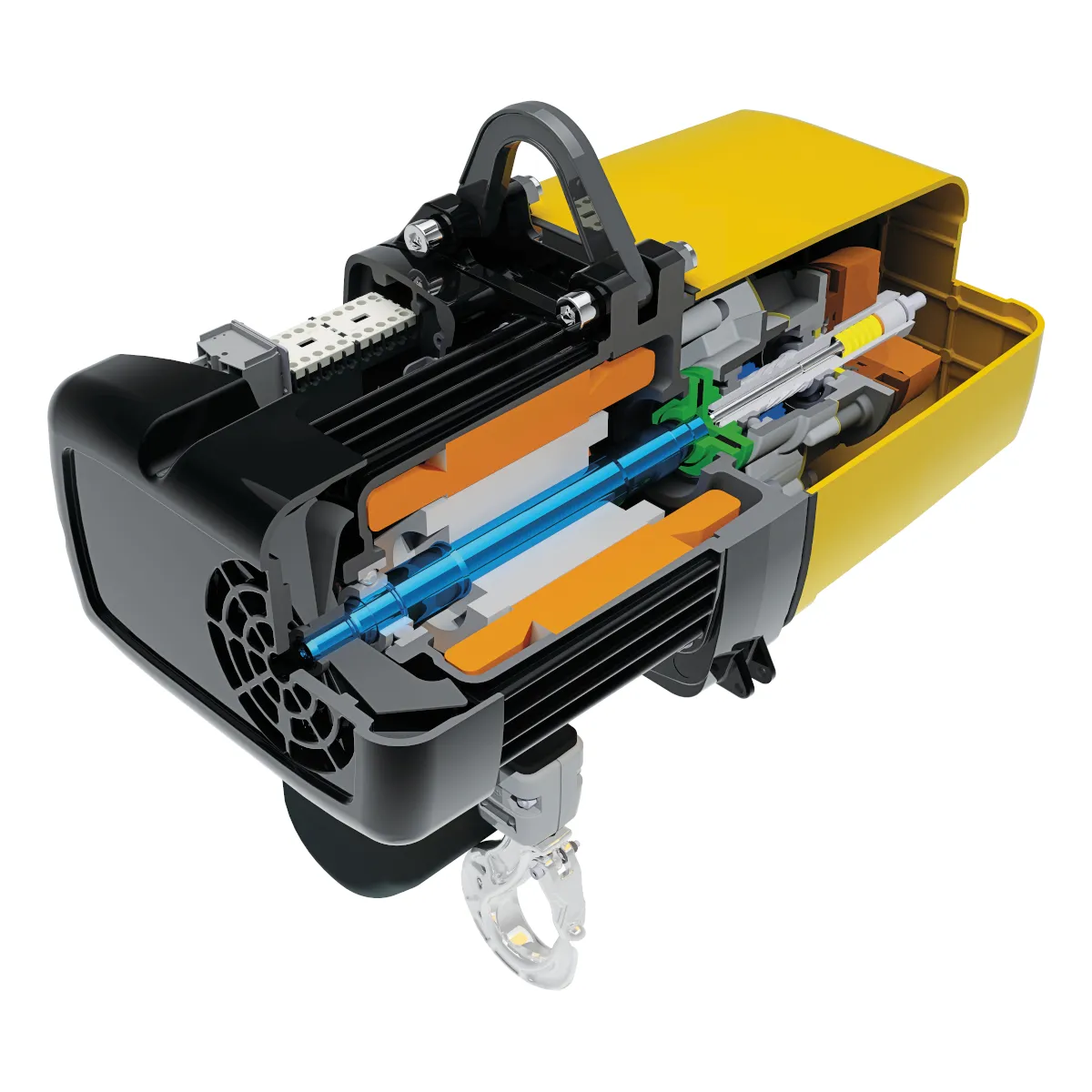

GIS GP250 elektrisk kædetalje med løftekapacitet 100–630 kg
Designet og testet i henhold til: EN 14492-2
3D-forhåndsvisning Træk for at rotere · rul for at zoome
Tilbage til kataloget

GIS GP elektrisk kædetalje 100–6300 kg

SKU-rod: GIS-GP | Marked: DK | Landestandard: da
Pris Konfigurer din talje nedenfor – pris, vægt og fragt opdateres løbende, efterhånden som du vælger.

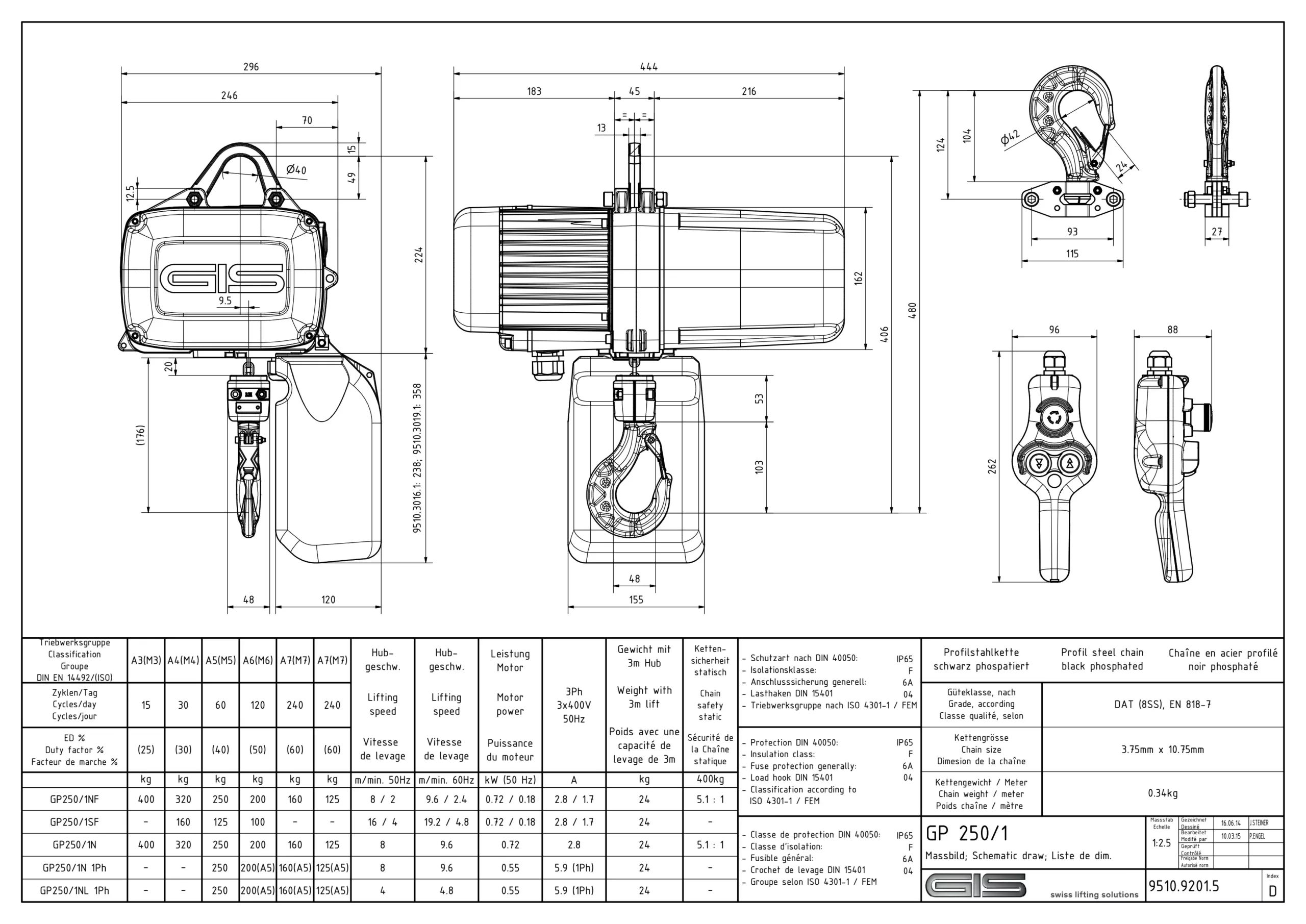

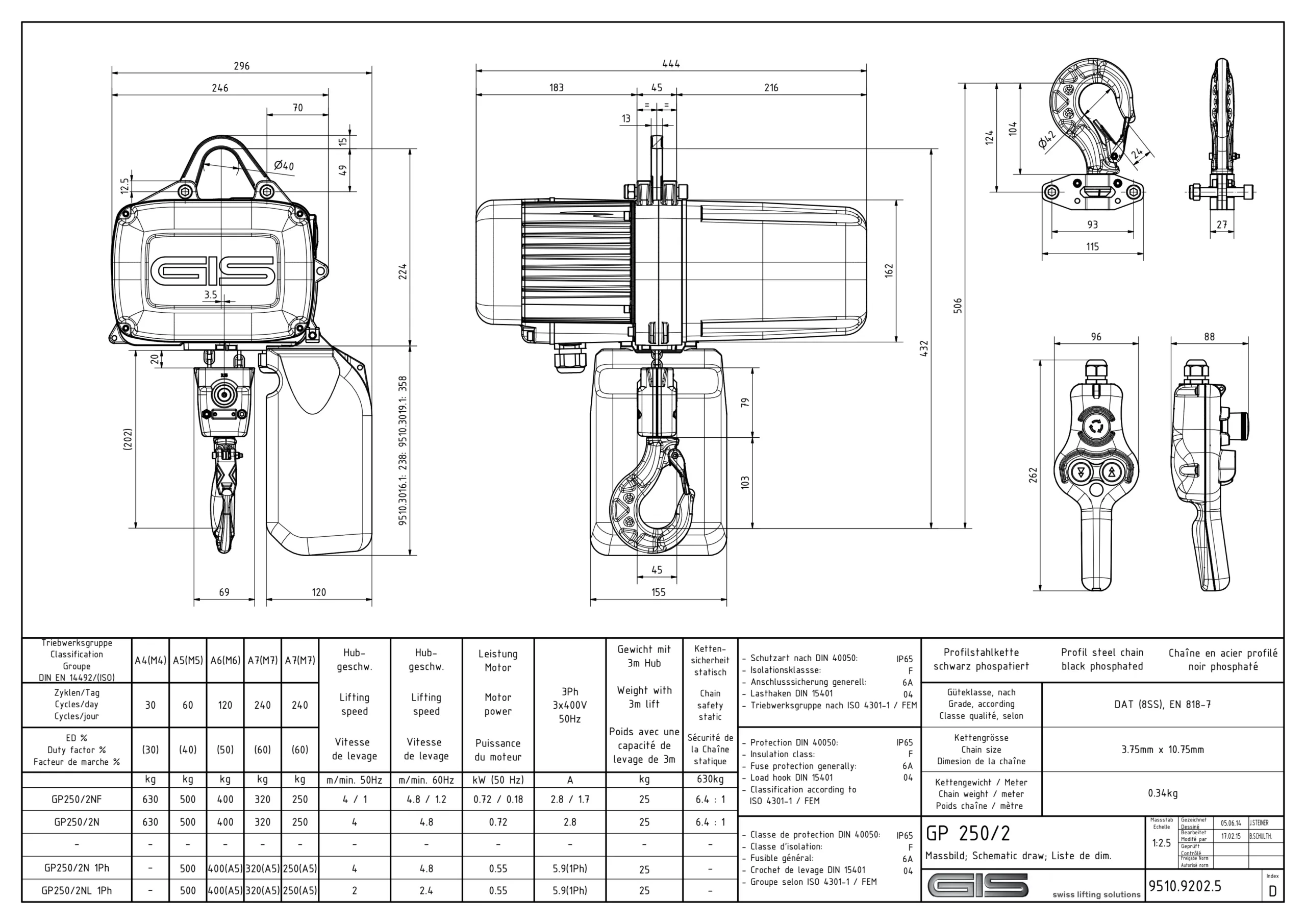

Teknisk dokumentation Brochure Brochure Spørgeskema Brugsanvisning CE-erklæring Kædebeholder GP250/1-tegning GP250/2-tegning Reservedele
Kategorier: Elektriske kædetaljer
Tags: Elektriske taljer, Værkstedskraner
Mængderabat — spar op til 12% Rabatten beregnes automatisk ud fra kurvens subtotal.
AntalRabat
1 unit —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

+3% kombinationsrabat, når denne ordre indeholder varer fra mindst to produktkategorier (f.eks. en talje + en svingkran). Sammen med mængderabatten kan den samlede besparelse nå op på 15%.

Konfigurer din talje

Vælg kapacitet, spændvidde og tilvalg. Pris, vægt og levering opdateres løbende.

Trin 0 — obligatorisk

Hvordan vil du bruge denne talje?

Vælg den mulighed, der passer bedst. Hver driftsklasse har sit eget kapacitetsområde: Jo mere intensiv brugen er, desto lavere er den nominelle belastning. Hvis du vælger en lavere klasse end den faktiske brug, bortfalder producentgarantien, og der er risiko for motorfejl. Er du i tvivl, skal du vælge den højest forventede klasse — den talje, du reelt har brug for.

1 Løftekapacitet — kg
2 Løftehøjde — m
3 Strømforsyning

3-faset 400V er værkstedsstandarden. Brug 1-faset 230V på steder uden 3-faset strømforsyning. NF- og SF-hastighedsprofiler fås kun med 3-faset strømforsyning.

4 Løftehastighed

Enkelt hastighed (N) er standardtaljen med 8 m/min. Langsom (NL) halverer hastigheden for mere præcis positionering. NF giver styring med to hastigheder. SF fordobler hastigheden, men reducerer løftekapaciteten til det halve.

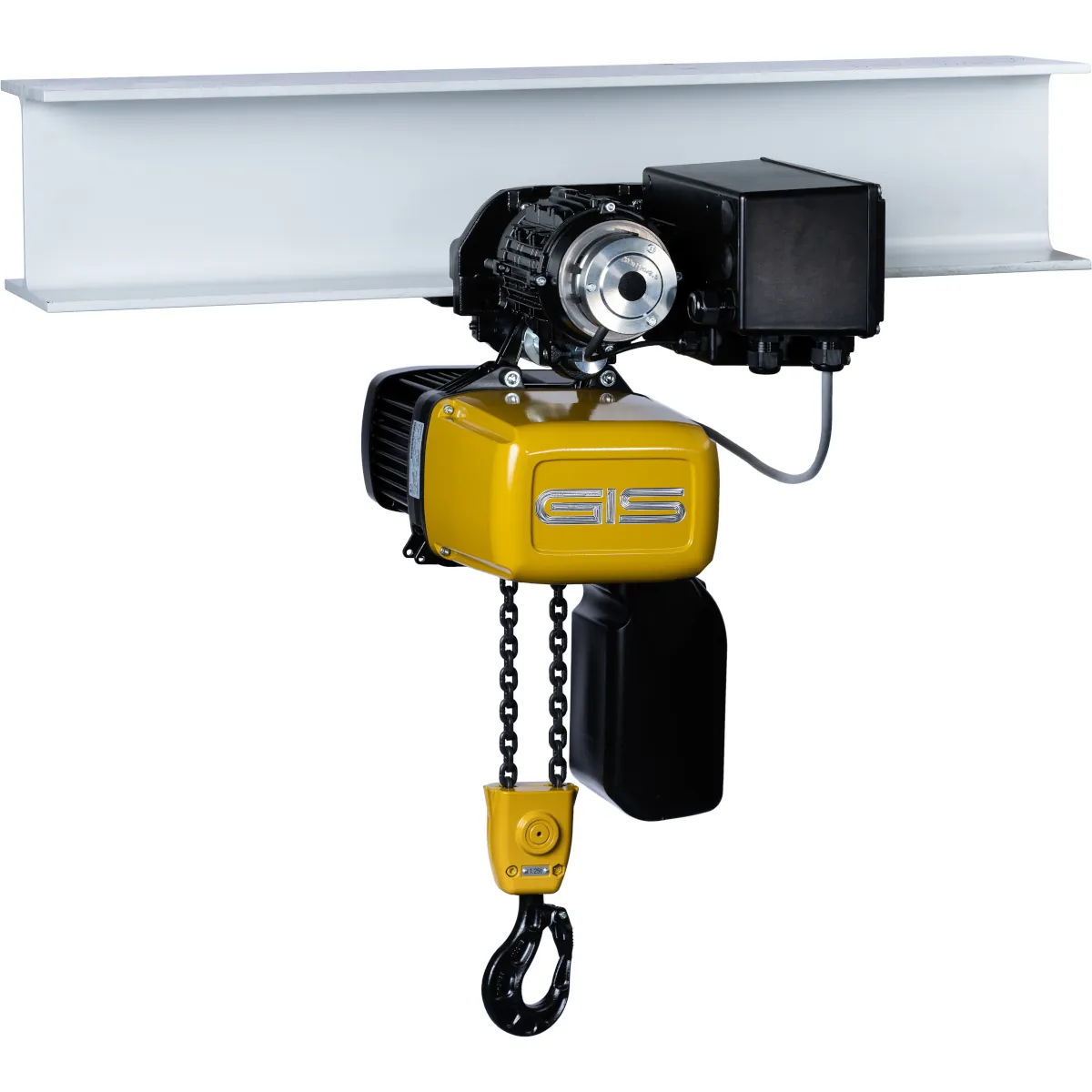

5 Ophængsløbekat (GHF / GMF)

Valgfri GIS-ophængsløbekat til at føre taljen langs en I-bjælke. GHF er manuel (håndskubbet), mens GMF er motoriseret. Når der tilføjes en løbekat, skal taljen monteres med øjebolt (GIS-teknisk regel), så muligheden for krogophæng ikke længere er tilgængelig. Priserne for motoriseret GMF inkluderer det obligatoriske GMF-GP-forbindelseskabel (CHF 21).

6 Flangebredde (bjælkebredde)

Bredden på flangen på den I-bjælke / monorail, som løbekatten kører på. Standardområder leveres fra fabrikken uden tillæg; bredere bjælker kan medføre et gebyr for montering af støttebolt eller modvægt. Mål flangen (bjælkens øverste vandrette kant) i millimeter.

7 Ophæng

Øjeboltophæng er det faste standardophæng. Krogophæng gør det muligt at flytte taljen mellem løbekatte uden at ændre ledningsføringen.

8 Kædepose / kædebeholder

Kædebeholderen opsamler den slappe kæde under opadgående bevægelse. Vælg materialet — vi monterer automatisk den mindste GIS-beholderstørrelse, der kan rumme den konfigurerede kædelængde.

9 Gearendestop

Standardgearet endestopkontakt er inkluderet på 3-fasede modeller. Dobbelt nødstop tilføjer en ekstra redundant frakobling. Eksterne endestop er påkrævet til høje installationer og fungerer kun med en kædepose af tekstil.

10 Spænding / certificering

Standard-EU-spændinger er inkluderet. Specialspænding omfatter ikke-standardiserede motorviklinger. CSA/CUS-udførelsen tilføjer nordamerikanske certificeringer (kun 60 Hz).

11 Betjeningskontakt / hængetrykknap

Premium-afbrydervarianter tilføjes oven i standardhængetrykket; den faktiske styrekabellængde vælges i næste trin. Når der vælges en motoriseret GMF-løbekat, er hængetrykket automatisk med 4 knapper + ES (GIS' tekniske regel).

12 Længde på betjeningskabel

Standardkablet, der er tilpasset løftehøjden, har GIS-kataloglængden (2 knapper: løftehøjde − 1,2 m; 4 knapper: løftehøjde − 1 m). Træk i skyderen, eller indtast en vilkårlig værdi mellem 2 og 60 m, hvis du har brug for en anden længde (f.eks. installationer i flere niveauer). Katalogets trinpriser gælder, når din længde svarer til standarden for en løftehøjde på 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; ellers opkræver vi et basissæt + pris pr. meter.

13 Sikkerhedskrog

Erstatter standardlastkrogen med en sikkerhedskrog (pallås samt højere sikkerhedsfaktor). Påkrævet på visse arbejdssteder inden for bygge- og underholdningsbranchen.

14 Ekstra bremse

Tilføjer en redundant bremse for ekstra sikkerhed ved løfteopgaver (underholdningsindustrien, personløft).

15 Termisk beskyttelse

Termisk motorbeskyttelse. Klixon er en bimetalkontakt, der fysisk åbner styrekredsen ved frakoblingstemperaturen; PTC er en termistor, der via et relæ afgiver et signal (variant uden udkobling) eller standser motoren (variant med udkobling). Disse er alternative kredsløb — vælg ét.

16 Driftsdatatæller

Registrerer driftstimer/cyklusser med henblik på forudsigelig vedligeholdelse. Kræver en styrespænding på 42 V (standardmodeller med 3-Ph).

17 Nedlukning ved slap kæde

Stopper taljen, hvis kæden bliver slap (lastens understøtning svigter). Påkrævet til visse anvendelser inden for personløft/teater.

18 Sikkerhedsradiofjernbetjening

Trådløs trykknapstation med 2 knapper og nødstop. 42 V er standarden for 3-fasede taljer, 24 V til særlig lavspændingsstyring. En omskifter gør det muligt at betjene flere taljer med én trykknapstation.

Har du brug for et skræddersyet tilbud?

Send os dine krav via tilbudsformularen — dette produkt er udfyldt på forhånd, og du kan tilføje flere varer i samme forespørgsel.

Anmod om et tilbud

GIS GP elektrisk kædetalje 100–6300 kg

De elektriske kædetaljer i GP-serien har et enkelt design uden følsom elektronik, hvilket reducerer risikoen for produktionsstop. De er konstrueret til intensiv brug, har et meget lavt støjniveau og en særdeles lang levetid. Den ergonomiske betjeningsenhed med en lav styrespænding på 42 V muliggør komfortabelt og sikkert arbejde. Vedligeholdelsen er enkel og hurtig og kræver ikke specialværktøj.

GIS elektriske kædetaljer er blevet udviklet og fremstillet i Schweiz i mere end 60 år. GIS' elektriske standardkædetaljer udgør en ideel løsning til mange industrielle løfteopgaver. Afhængigt af opgavens kompleksitet og forholdene på anvendelsesstedet tilbyder vi også specialprodukter fra GIS. Der findes et bredt udvalg af tilbehør og ekstraudstyr. Elektriske kædetaljer og løbekatte fra GIS opfylder kravene i EF-maskindirektivet samt de relevante ISO- og EN-standarder.



Fordele

  • konstrueret til industriel brug under selv de mest krævende forhold
  • 3 års garanti på alle elektriske GP-kædetaljer
  • garantien gælder kun, hvis driftsbetingelserne samt de inspektions- og vedligeholdelsesintervaller, der er angivet i betjeningsvejledningen, overholdes
  • 3-faset motor, 400 V, 50 Hz
  • alle GP-kædetaljer har kapslingsklasse IP65 som standard
  • isolationsklasse F
  • anvendelsesområde fra -15 °C til +50 °C
  • kædesikkerhedsfaktor på mindst 8 (DIN EN 14492 A5, ISO M5)
  • stålkæde med manganfosfateret profil, forlænget levetid og forbedrede tørløbsegenskaber
  • separat gearkasse med permanent smøring
  • øget sikkerhed og positioneringsnøjagtighed med avanceret frekvensomformerteknologi og 42 V-styring
  • FEM-klassifikationer: A3/M3 (25 % ED), A4/M4 (30 % ED), A5/M5 (40 % ED), A6/M6 (50 % ED), A7/M7 (60 % ED)
  • høj FEM-klassifikation: A6/M6 ved løftekapacitet op til 400 kg og 2 hastigheder
  • taljerne har op til 60 % højere løftekapacitet
  • støjsvag drift med 3-trins gearkasse og skråtfortanding
  • polygonforbindelser sikrer hurtig montering og afmontering
  • kædetaljer i 3-faset eller 1-faset udførelse
  • direkte styring, specialstyring, radiofjernbetjening eller frekvensomformer
  • specialudførelser, herunder synkroniseret elektrisk kædetalje, lavtbyggende udførelse, korrosionsbestandig udførelse og ATEX-udførelse
  • ekstremt stærk og slidbestandig sortfosfateret lastkæde
  • forlænget levetid og reducerede driftsomkostninger



Egenskaber

  • løftekapacitet fra 100 til 630 kg
  • standardløftehøjde på 3 m og styrekabellængde på 1,8 m; kæde og kabel kan forlænges efter kundens ønsker
  • frekvensomformeren muliggør præcis positionering af lasten, er brugervenlig og kræver minimal vedligeholdelse
  • grænseafbrydere for krogens øverste og nederste position
  • DC-fjederbremse
  • overbelastningssikring: glidekoblingen er justerbar og placeret uden for den direkte kraftoverføringslinje
  • det robuste hus af trykstøbt aluminium sikrer optimal køling af taljen
  • termisk motorbeskyttelse
  • kædebeholder i plast, lærred eller stål
  • betjeningskontakt med 2 knapper samt STOP-knap til nødstop
  • topophæng med krog: ophænget er meget nemt at montere og afmontere
  • smedet underkrog: drejekrogen forhindrer, at lastkæden snor sig
