GIS GPFU elektrisk kædetalje med integreret frekvensomformer

Designet og testet i henhold til: EN 14492-2

3D-forhåndsvisning Træk for at rotere · rul for at zoome

Tilbage til kataloget

GIS GPFU elektrisk kædetalje med frekvensomformer 100–2500 kg

Name: GIS GPFU elektrisk kædetalje med frekvensomformer 100–2500 kg
Brand: Delacco
SKU: GIS-GPFU
Availability: InStock

SKU-rod: GIS-GPFU | Marked: DK | Landestandard: da

Pris Konfigurer din talje nedenfor – pris, vægt og fragt opdateres løbende, efterhånden som du vælger.

Brochure Brochure Spørgeskema Brugsanvisning CE-erklæring GPFU-tegning Reservedele

Kategorier: Elektriske kædetaljer

Tags: Elektriske taljer, Værkstedskraner

Mængderabat — spar op til 12% Rabatten beregnes automatisk ud fra kurvens subtotal.

Antal	Rabat
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% kombinationsrabat, når denne ordre indeholder varer fra mindst to produktkategorier (f.eks. en talje + en svingkran). Sammen med mængderabatten kan den samlede besparelse nå op på 15%.

Konfigurer din talje

Vælg kapacitet, spændvidde og tilvalg. Pris, vægt og levering opdateres løbende.

Trin 0 — obligatorisk

Hvordan vil du bruge denne talje?

Vælg den mulighed, der passer bedst. Hver driftsklasse har sit eget kapacitetsområde: Jo mere intensiv brugen er, desto lavere er den nominelle belastning. Hvis du vælger en lavere klasse end den faktiske brug, bortfalder producentgarantien, og der er risiko for motorfejl. Er du i tvivl, skal du vælge den højest forventede klasse — den talje, du reelt har brug for.

1 Løftekapacitet — kg

2 Løftehøjde — m

3 Strømforsyning

GPFU-taljer er kun konstrueret til trefaset netforsyning (frekvensomformeren kræver trefaset forsyning) — 3 × 400 V er værkstedsstandarden. Enfasede versioner fås ikke med frekvensomformer.

4 Løftehastighed

Den integrerede frekvensomformer (15–87 Hz) giver blød start og trinløs hastighedsstyring i to trin fra standardhængetrykkassen. N når 9,6 m/min med 1 kædepart; NL halverer hastighederne for mere præcis positionering. Opsætninger med to kædeparter fordobler kapaciteten og halverer hastigheden. Accelerationsramper og hastigheder kan justeres fra fabrikken.

5 Ophængsløbekat (GHF / GMF)

Valgfri GIS-ophængsløbekat til at føre taljen langs en I-bjælke. GHF er manuel (håndskubbet), mens GMF er motoriseret. Når der tilføjes en løbekat, skal taljen monteres med øjebolt (GIS-teknisk regel), så muligheden for krogophæng ikke længere er tilgængelig. Priserne for motoriseret GMF inkluderer det obligatoriske GMF-GP-forbindelseskabel (CHF 21).

6 Flangebredde (bjælkebredde)

Bredden på flangen på den I-bjælke / monorail, som løbekatten kører på. Standardområder leveres fra fabrikken uden tillæg; bredere bjælker kan medføre et gebyr for montering af støttebolt eller modvægt. Mål flangen (bjælkens øverste vandrette kant) i millimeter.

7 Ophæng

Øjeboltophæng er det faste standardophæng. Krogophæng gør det muligt at flytte taljen mellem løbekatte uden at ændre ledningsføringen.

8 Kædepose / kædebeholder

Kædebeholderen opsamler den slappe kæde under opadgående bevægelse. Plast er billigst, tekstilposer kan rumme mere kæde, og MF-versioner (pladeramme) reducerer byggehøjden ved installationer med begrænset frihøjde.

9 Gearendestop

Standardgearet endestopkontakt er inkluderet på 3-fasede modeller. Dobbelt nødstop tilføjer en ekstra redundant frakobling. Eksterne endestop er påkrævet til høje installationer og fungerer kun med en kædepose af tekstil.

10 Spænding / certificering

Standard-EU-spændinger er inkluderet. Specialspænding omfatter ikke-standardiserede motorviklinger. CSA/CUS-udførelsen tilføjer nordamerikanske certificeringer (kun 60 Hz).

11 Betjeningskontakt / hængetrykknap

Premium-afbrydervarianter tilføjes oven i standardhængetrykket; den faktiske styrekabellængde vælges i næste trin. Når der vælges en motoriseret GMF-løbekat, er hængetrykket automatisk med 4 knapper + ES (GIS' tekniske regel).

12 Længde på betjeningskabel

Standardkablet, der er tilpasset løftehøjden, har GIS-kataloglængden (2 knapper: løftehøjde − 1,2 m; 4 knapper: løftehøjde − 1 m). Træk i skyderen, eller indtast en vilkårlig værdi mellem 2 og 60 m, hvis du har brug for en anden længde (f.eks. installationer i flere niveauer). Katalogets trinpriser gælder, når din længde svarer til standarden for en løftehøjde på 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; ellers opkræver vi et basissæt + pris pr. meter.

13 Sikkerhedskrog

Erstatter standardlastkrogen med en sikkerhedskrog (pallås samt højere sikkerhedsfaktor). Påkrævet på visse arbejdssteder inden for bygge- og underholdningsbranchen.

14 Ekstra bremse

Tilføjer en redundant bremse for ekstra sikkerhed ved løfteopgaver (underholdningsindustrien, personløft).

15 Termisk beskyttelse

Termisk motorbeskyttelse. Klixon er en bimetalkontakt, der fysisk åbner styrekredsen ved frakoblingstemperaturen; PTC er en termistor, der via et relæ afgiver et signal (variant uden udkobling) eller standser motoren (variant med udkobling). Disse er alternative kredsløb — vælg ét.

16 Driftsdatatæller

Registrerer driftstimer/cyklusser med henblik på forudsigelig vedligeholdelse. Kræver en styrespænding på 42 V (standardmodeller med 3-Ph).

17 Nedlukning ved slap kæde

Stopper taljen, hvis kæden bliver slap (lastens understøtning svigter). Påkrævet til visse anvendelser inden for personløft/teater.

18 Sikkerhedsradiofjernbetjening

Trådløs trykknapstation med 2 knapper og nødstop. 42 V er standarden for 3-fasede taljer, 24 V til særlig lavspændingsstyring. En omskifter gør det muligt at betjene flere taljer med én trykknapstation.

Konfiguration —

Nettopris —

Antal

Mængdepriser — spar op til 12 %

Antal	Rabat

Pakketilbud: Få yderligere 3 % i rabat, når denne ordre indeholder varer fra mindst to produktkategorier (f.eks. en talje + en svingkran).

Prisoversigt

Nettobeløb i alt (ekskl. moms)	—

Anslået vægt —
Leveringstid —
Niveau for monteringssæt —
Totalhøjde —

Beregn fragt

Leveringsland

—

Angiv leveringslandet ovenfor for at se et vejledende fragtoverslag.

Har du brug for et skræddersyet tilbud?

Send os dine krav via tilbudsformularen — dette produkt er udfyldt på forhånd, og du kan tilføje flere varer i samme forespørgsel.

Anmod om et tilbud

GIS GPFU er udgaven med frekvensomformer af den gennemprøvede GIS GP elektriske kædetalje. Hvor en standardtalje skifter mellem to faste hastigheder, accelererer og decelererer GPFU trinløst. Den er derfor ideel til anvendelser, hvor der kræves mange arbejdscyklusser, nøjagtig positionering eller skånsom håndtering af følsomme laster.

Vigtige egenskaber

Integreret frekvensomformer (2,2 kW på GP 250/500 FU-rammerne og 3,7 kW på GP 1000 FU), som driver en firepolet stator – begge hastighedstrin genereres elektronisk (15–87 Hz)
Blød start og blødt stop: skåner lasten, kæden og stålkonstruktionen samt minimerer lastsvingninger
Løftehastigheder på op til 9,6 m/min (N FU, 1-part) – cirka 20 % hurtigere ved maksimal hastighed end standardtaljen med to hastigheder
Accelerationsramper og begge hastigheder kan indstilles individuelt på fabrikken eller under idriftsættelsen
Konstrueret til høj koblingsfrekvens og flerholdsdrift: Alle kombinationer af løftekapacitet og kædeparter er katalogiseret til og med driftsklasse A7/M7, og en ekstrem klassificering på 200 cyklusser/60 % ED fås efter forespørgsel
Radiointerferensfilter – opfylder EMC-kravene i EN 61000 for industrisektoren (klasse A)
Totrins trykknapbetjening via GIS-standardhåndbetjeningen eller radiofjernbetjening – kræver ingen særlig operatøruddannelse
Kapslingsklasse IP65, isolationsklasse F og lastkrog iht. DIN 15401
Manuel (GHF) eller motordrevet (GMF) løbekat fås som tilvalg; kun til 3-faset strømforsyning
GP 1600 FU og GP 2500 FU (op til 6300 kg, 5,5 kW frekvensomformer med bremsemodstand) fås efter forespørgsel
Opfylder maskindirektivet 2006/42/EF

Teknisk oversigt

Model/SKU: GIS-GPFU (GP 250 FU / GP 500 FU / GP 1000 FU)
Produktfamilie: Elektriske kædetaljer
Løftekapacitet: 100–2500 kg
Løftehøjde: 3–60 m
Løftehastighed: trinløst op til 9,6 m/min (1-part) / 4,8 m/min (2-part), 15–87 Hz
Driftsklasse: M3–M7 (ISO 4301-1/FEM), hvor FU-kapacitetsområdet er klassificeret én driftsklasse strengere end standard-GP
Strømforsyning: 3 × 400 V / 3 × 230 V, 50 Hz (kun 3-faset)
Kapslingsklasse: IP65

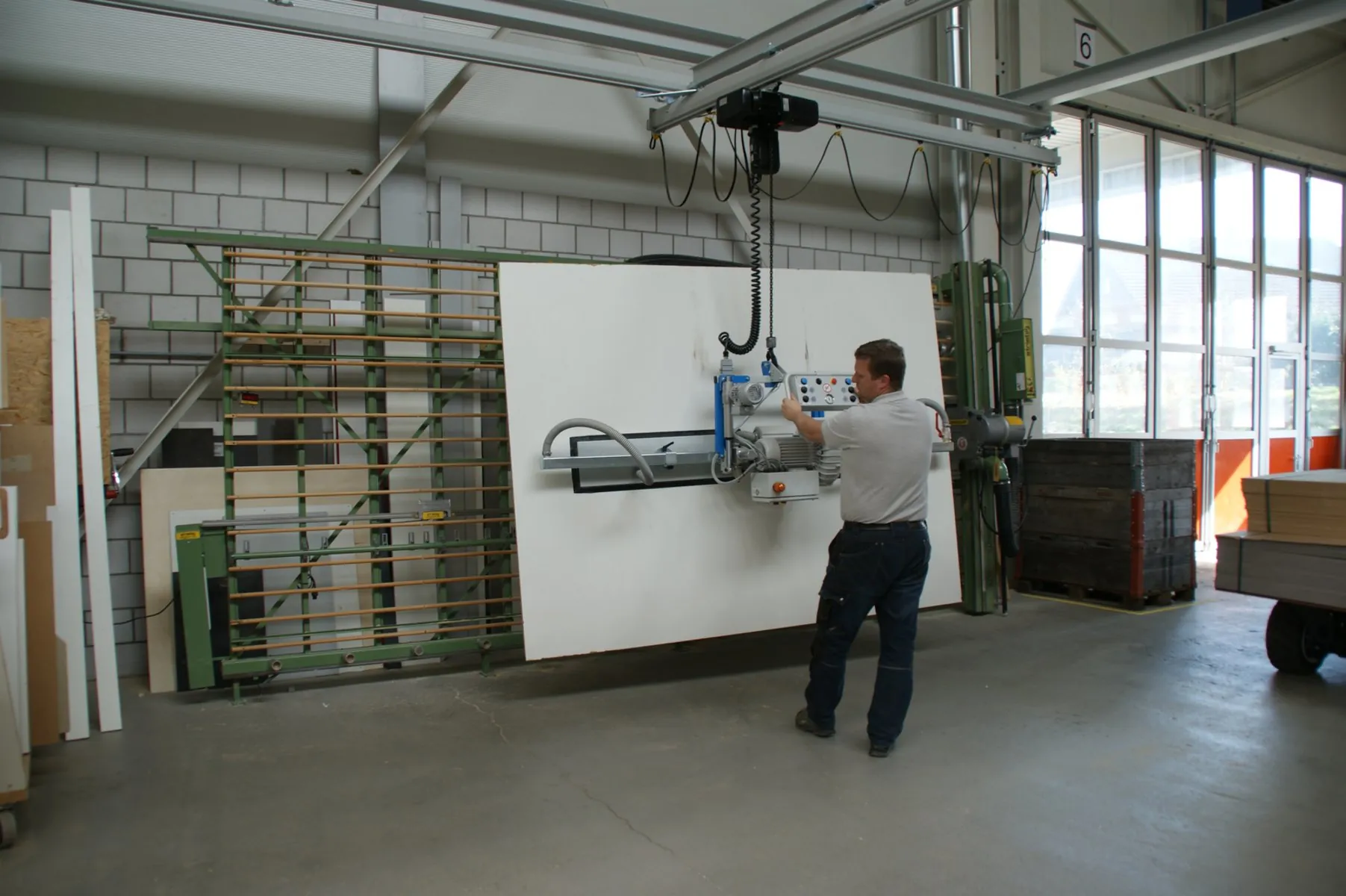

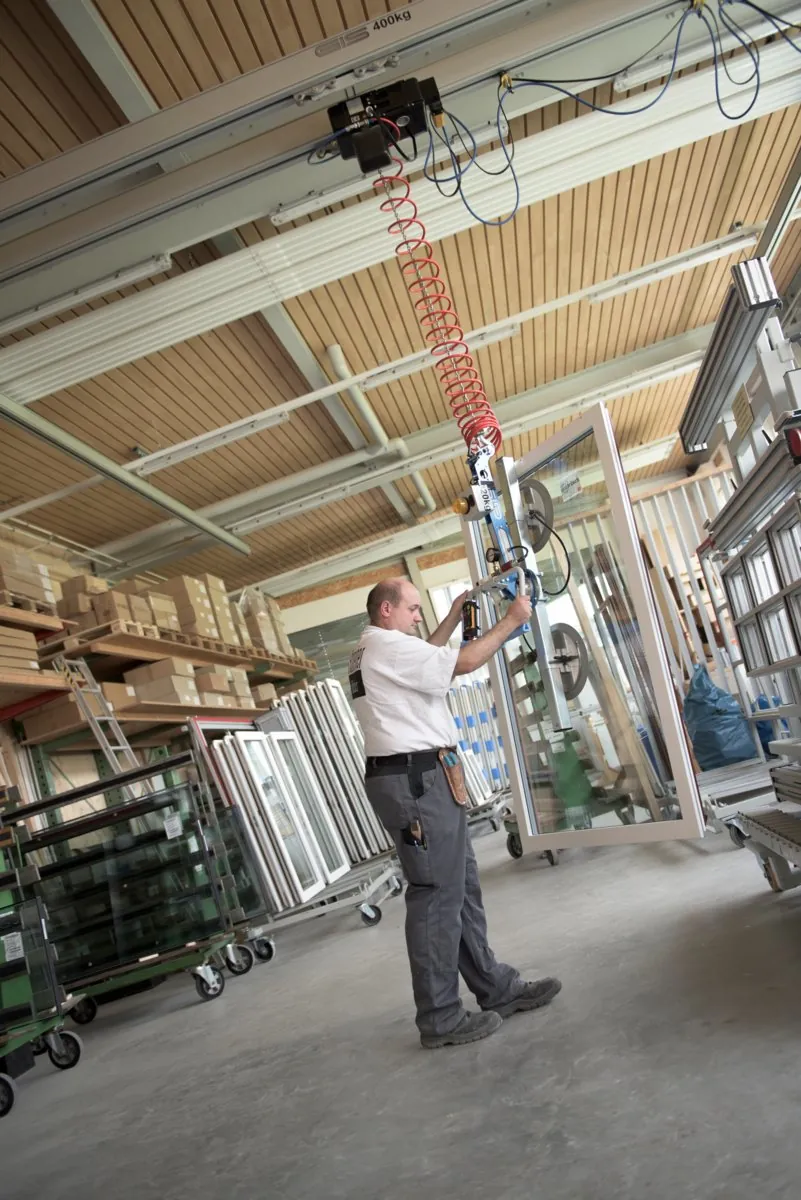

Typiske anvendelser: montagelinjer, automatiseret produktion, præcis håndtering af stanser og forme, håndtering af glas og følsomme laster samt intern logistik med flerholdsdrift

Konfigurer løftekapacitet, løftehøjde, driftsklasse, hastighedsprofil, løbekat og tilvalg online, og føj derefter taljen til indkøbskurven eller tilbudslisten. Hver konfiguration prissættes ud fra GIS' aktuelle fabriksprisliste.

Specifikationer

Model	Løftekapacitet (driftsklasse)	Løftehastighed (N FU)	Egenvægt (3 m løftehøjde)
GP 250 FU – 1-part	320 kg ved M3 / 200 kg ved M5	2,4–9,6 m/min	25 kg
GP 250 FU – 2-part	630 kg ved M3 / 400 kg ved M5	1,2–4,8 m/min	26 kg
GP 500 FU – 1-part	630 kg ved M3 / 400 kg ved M5	2,4–9,6 m/min	29 kg
GP 500 FU – 2-part	1250 kg ved M3 / 800 kg ved M5	1,2–4,8 m/min	30 kg
GP 1000 FU – 1-part	1250 kg ved M3 / 800 kg ved M5	2,4–9,6 m/min	66 kg
GP 1000 FU – 2-part	2500 kg ved M3 / 1600 kg ved M5	1,2–4,8 m/min	70 kg

NL FU-profilerne reducerer hastighederne til det halve (1,2–6,9 / 0,6–3,5 m/min) for mere præcis positionering. FU-kapacitetsområdet er klassificeret én driftsklasse strengere end standard-GP-taljen; til gengæld er alle kombinationer katalogiseret til og med A7/M7. Frekvensomformer: 2,2 kW (GP 250/500 FU) / 3,7 kW (GP 1000 FU), 15–87 Hz, radiointerferensfilter iht. EN 61000 klasse A. GP 1600/2500 FU med løftekapacitet op til 6300 kg fås efter forespørgsel. Værdierne følger databladene 9510.9203.5 / 9511.9208.5 / 9515.9209.5.

Egenskaber

Løftekapacitet	100–2500 kg
Løftehøjde	3–60 m
Løftehastighed	op til 9.6 m/min (trinløst, 15–87 Hz)
Driftsklasse (ISO/FEM)	M3–M7 (A3–A7)
Beskyttelsesklasse	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPFU

Model	Capacity (duty class)	Lifting speed (N FU)	Dead weight (3 m lift)
GP 250 FU — 1 fall	320 kg @ M3 / 200 kg @ M5	2.4–9.6 m/min	25 kg
GP 250 FU — 2 falls	630 kg @ M3 / 400 kg @ M5	1.2–4.8 m/min	26 kg
GP 500 FU — 1 fall	630 kg @ M3 / 400 kg @ M5	2.4–9.6 m/min	29 kg
GP 500 FU — 2 falls	1250 kg @ M3 / 800 kg @ M5	1.2–4.8 m/min	30 kg
GP 1000 FU — 1 fall	1250 kg @ M3 / 800 kg @ M5	2.4–9.6 m/min	66 kg
GP 1000 FU — 2 falls	2500 kg @ M3 / 1600 kg @ M5	1.2–4.8 m/min	70 kg

NL FU profiles halve the speeds (1.2–6.9 / 0.6–3.5 m/min) for finer positioning. The FU capacity envelope sits one duty class stricter than the standard GP hoist; in exchange every combination is catalogued through A7/M7. Inverter: 2.2 kW (GP 250/500 FU) / 3.7 kW (GP 1000 FU), 15–87 Hz, radio interference filter to EN 61000 class A. GP 1600/2500 FU up to 6300 kg on request. Values follow datasheets 9510.9203.5 / 9511.9208.5 / 9515.9209.5.
