Designet og testet i henhold til: EN 14492-2

3D-forhåndsvisning Træk for at rotere · rul for at zoome

Tilbage til kataloget

GIS GPH Handy elektrisk kædetalje med betjeningshåndtag 100–500 kg

Name: GIS GPH Handy elektrisk kædetalje med betjeningshåndtag 100–500 kg
Brand: Delacco
SKU: GIS-GPH
Availability: InStock

SKU-rod: GIS-GPH | Marked: DK | Landestandard: da

Pris Konfigurer din talje nedenfor – pris, vægt og fragt opdateres løbende, efterhånden som du vælger.

Brochure Brochure Spørgeskema Brugsanvisning CE-erklæring Kædebeholder GPMH250-tegning GPH500-tegning Reservedele

Kategorier: Elektriske kædetaljer

Tags: Elektriske taljer, Værkstedskraner

Mængderabat — spar op til 12% Rabatten beregnes automatisk ud fra kurvens subtotal.

Antal	Rabat
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% kombinationsrabat, når denne ordre indeholder varer fra mindst to produktkategorier (f.eks. en talje + en svingkran). Sammen med mængderabatten kan den samlede besparelse nå op på 15%.

Konfigurer din talje

Vælg kapacitet, spændvidde og tilvalg. Pris, vægt og levering opdateres løbende.

Trin 0 — obligatorisk

Hvordan vil du bruge denne talje?

Vælg den mulighed, der passer bedst. Hver driftsklasse har sit eget kapacitetsområde: Jo mere intensiv brugen er, desto lavere er den nominelle belastning. Hvis du vælger en lavere klasse end den faktiske brug, bortfalder producentgarantien, og der er risiko for motorfejl. Er du i tvivl, skal du vælge den højest forventede klasse — den talje, du reelt har brug for.

1 Løftekapacitet — kg

2 Løftehøjde (model) — m

3 Strømforsyning

Handy-taljer er kun konstrueret til trefaset netforsyning — 3 × 400 V er værkstedsstandarden. Enfasede versioner er ikke katalogført.

4 Løftehastighed

Tohastigheds-NF (8/2 m/min) er Handy-standarden — det langsomme trin giver præcis positionering. SF fordobler hastigheden til 16/4 m/min ved halvdelen af den nominelle løftekapacitet. GPH 500 (4 m) fås også som N med én hastighed eller som langsom NL.

5 Lastfastgørelse

Handy-lastophængsanordningerne monteres ved håndtaget for hurtig fastgørelse af laster. Gevindboltforbindelsen M12 kan anvendes med kundetilpassede lastophængsanordninger.

6 Kontakt for slap kæde

Stopper taljen, hvis kæden bliver slap (lasten sættes ned, eller understøtningen svigter). Katalogført til GPH 500.

7 Termisk beskyttelse

Klixon-termostat beskytter taljemotoren mod overophedning ved intensiv håndstyret cyklisk drift. Katalogført til GPH 500 (GP 250/500-ramme).

8 Driftsdatatæller

Registrerer driftstimer, cyklusser og overbelastninger til vedligeholdelsesplanlægning. Katalogført til GPH 500 (GP 250/500-ramme).

Konfiguration —

Nettopris —

Antal

Mængdepriser — spar op til 12 %

Antal	Rabat

Pakketilbud: Få yderligere 3 % i rabat, når denne ordre indeholder varer fra mindst to produktkategorier (f.eks. en talje + en svingkran).

Prisoversigt

Nettobeløb i alt (ekskl. moms)	—

Anslået vægt —
Leveringstid —
Niveau for monteringssæt —
Totalhøjde —

Beregn fragt

Leveringsland

—

Angiv leveringslandet ovenfor for at se et vejledende fragtoverslag.

Har du brug for et skræddersyet tilbud?

Send os dine krav via tilbudsformularen — dette produkt er udfyldt på forhånd, og du kan tilføje flere varer i samme forespørgsel.

Anmod om et tilbud

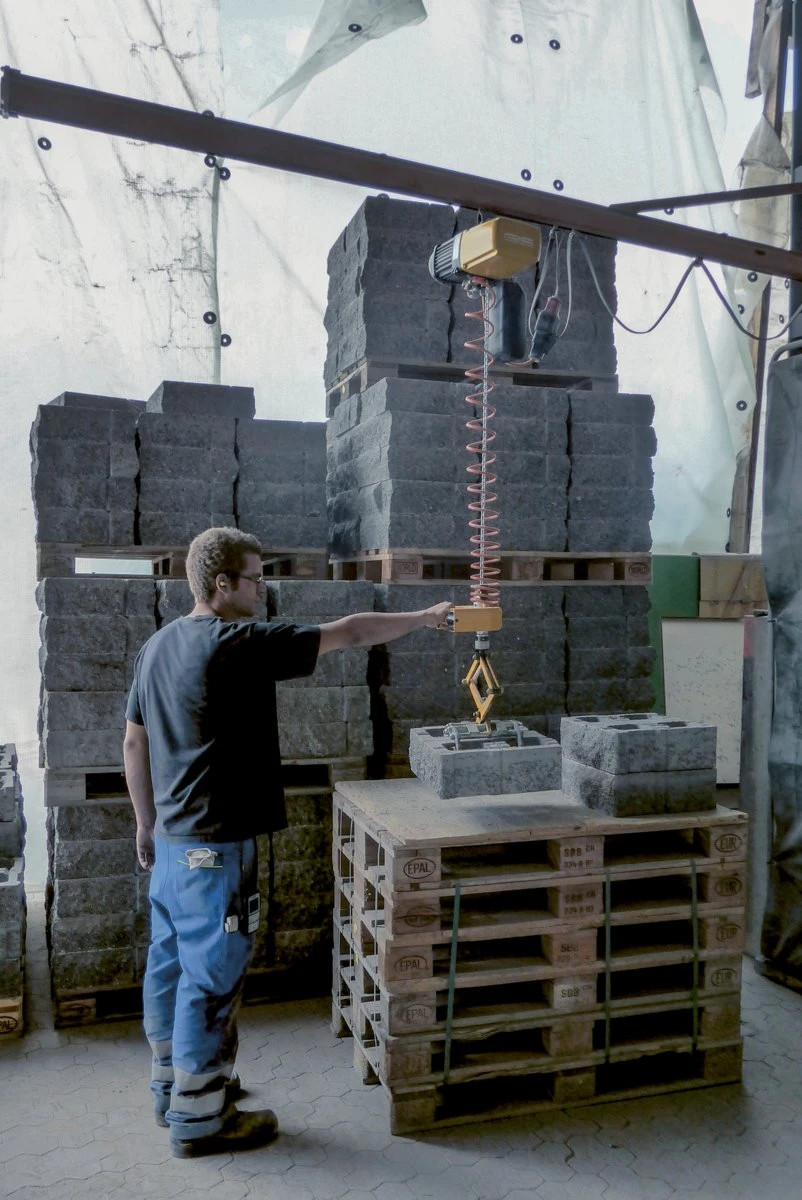

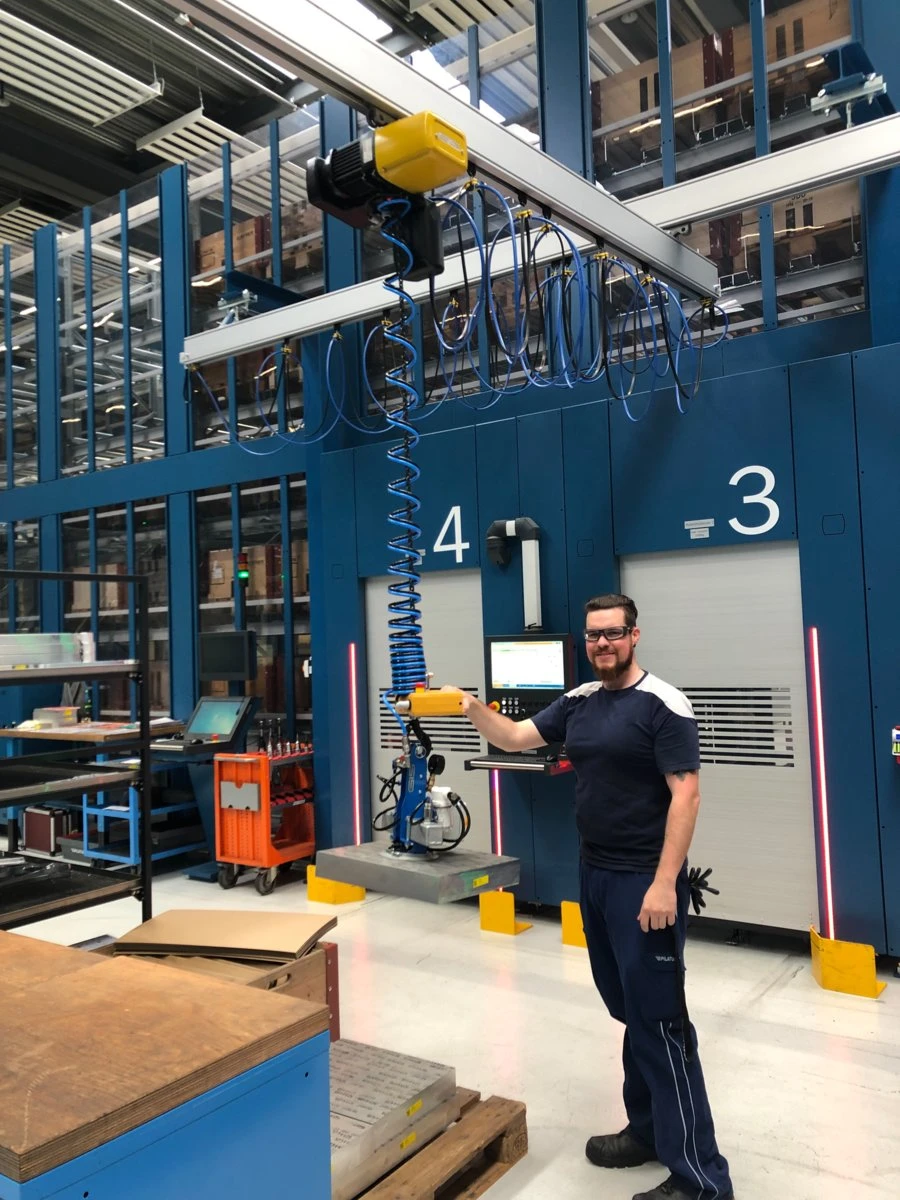

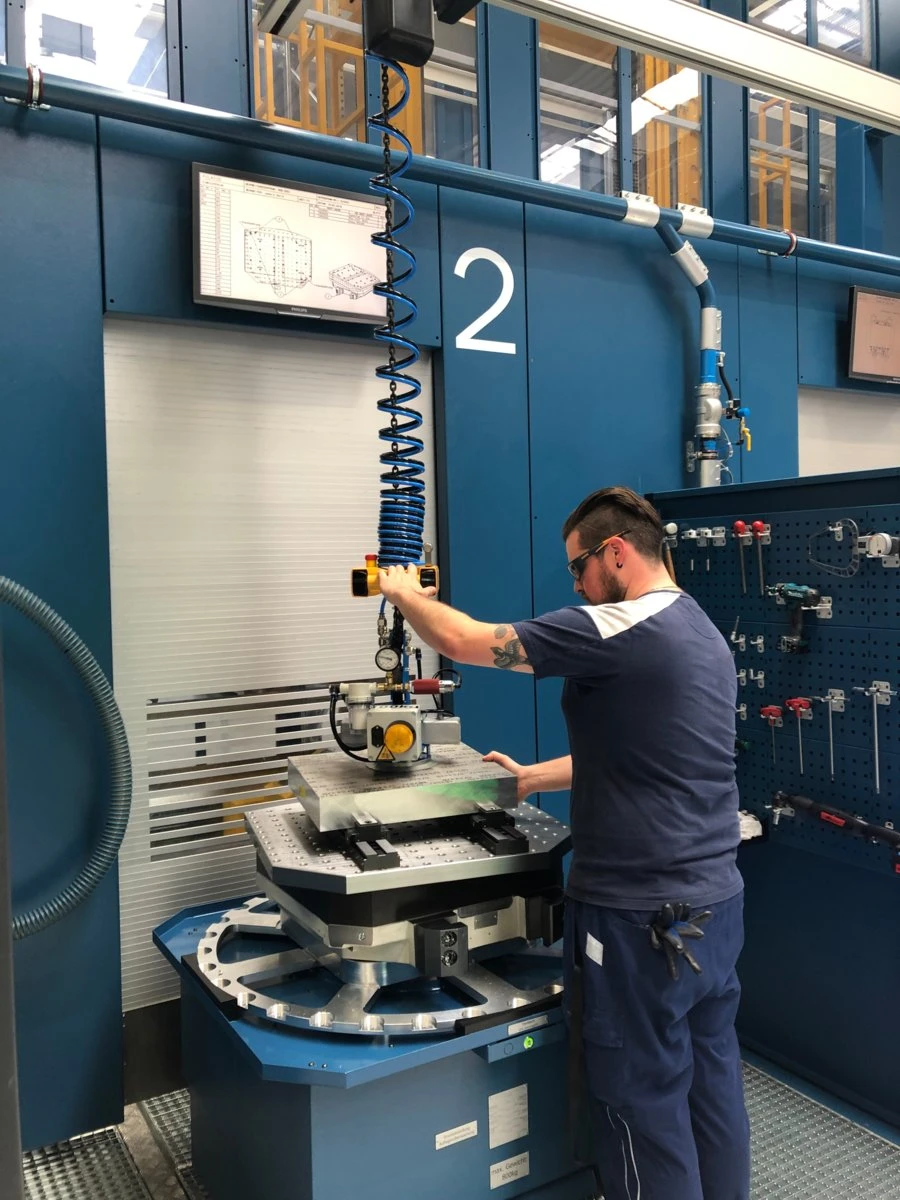

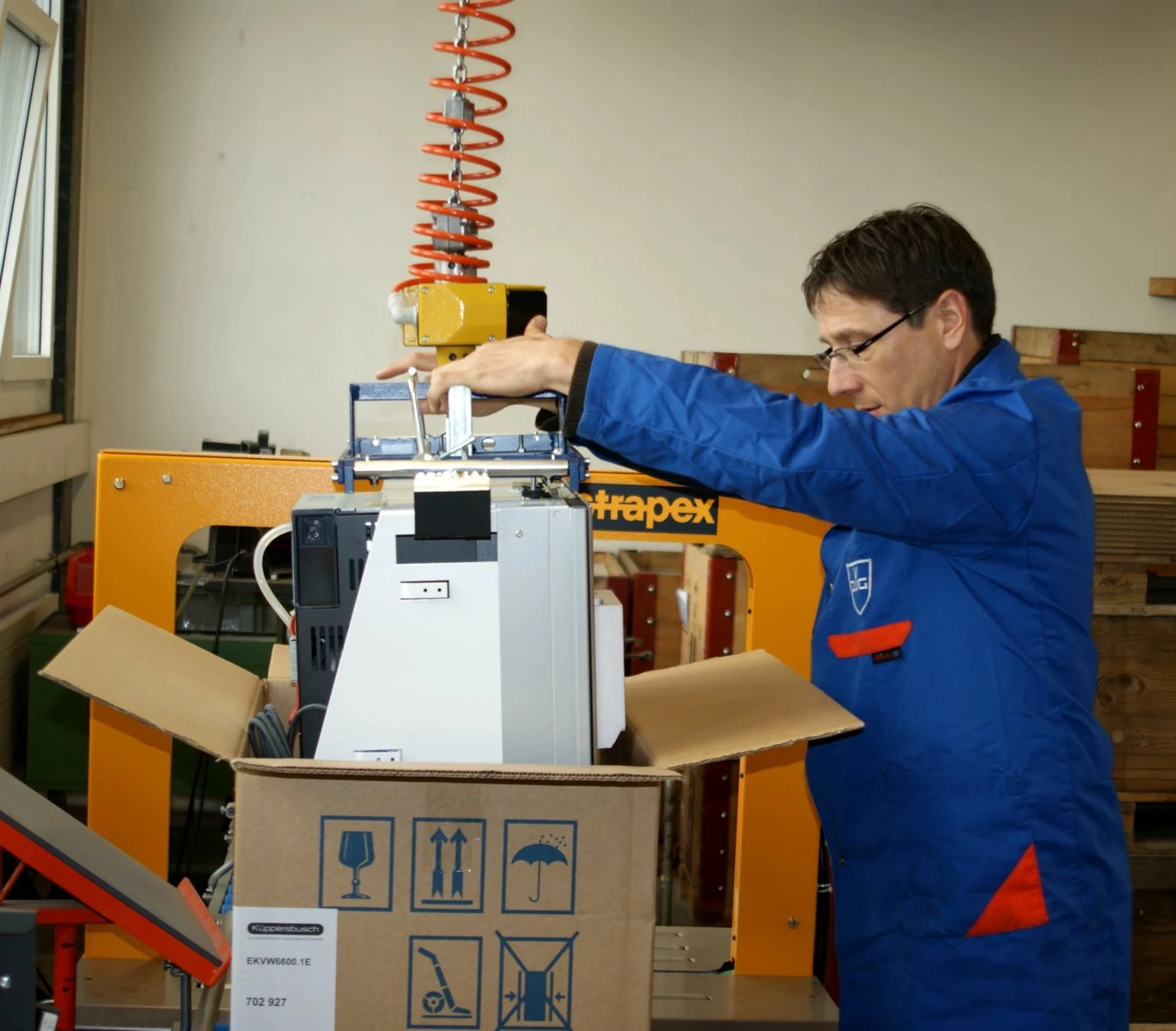

På GIS Handy-modellerne GPMH 250 og GPH 500 er betjeningshåndtaget monteret direkte på lastkæden. Operatøren kan dermed føre transportgodset og betjene taljen med én hånd – ideelt til hurtig og præcis håndtering ved arbejdsstationer. Da håndtaget sidder ved kædeenden, er yderligere trækaflastning ikke nødvendig, og kæden kan føres præcist.

Vigtige egenskaber

Betjeningshåndtag fastgjort ved kædeenden – operatøren fører lasten og styrer løftet med ÉN hånd; separat hængetrykknap eller styrekabel er ikke nødvendigt
Velegnet til både venstre- og højrehåndede operatører; betjeningsgrebet vender altid tilbage til udgangspositionen
GPMH 250: baseret på minitaljen GPM 250 – op til 250 kg, 3 m standardløftehøjde og kun 19 kg egenvægt
GPH 500: baseret på GP 500 – op til 500 kg, 4 m standardløftehøjde, 25 kg egenvægt og katalogført op til driftsklasse A7/M7 (3-skiftsdrift)
Hastighedsprofiler: NF med to hastigheder, 8/2 m/min (standard), eller hurtig SF, 16/4 m/min ved halv løftekapacitet; GPH 500 fås også med én hastighed som N (8 m/min) eller langsom NL (4 m/min)
Hurtig fastgørelse af last: fast lastkrog, drejelig lastkrog (GPH 500) eller M12-gevindboltforbindelse til kundetilpassede lastophæng
Valgfri slap-kæde-kontakt (GPH 500), som standser taljen, hvis kæden bliver slap
Kapslingsklasse IP65, isolationsklasse F og lastkrog iht. DIN 15401; 3-faset netforsyning (3 × 400 V / 3 × 230 V)
GPH 500-versioner med frekvensomformer (FU) og blød start samt Handy-teleskopmodellen GPHT 500 til excentriske laster fås efter forespørgsel
Opfylder maskindirektivet 2006/42/EF

Teknisk oversigt

Model/SKU: GIS-GPH (GPMH 250/GPH 500)
Produktfamilie: Elektriske kædetaljer
Løftekapacitet: 100–500 kg
Løftehøjde: 3 m (GPMH 250) / 4 m (GPH 500), fastlagt af Handy-sættet
Løftehastighed: 8/2 m/min (NF) eller 16/4 m/min (SF); GPH 500 også 8 m/min (N) eller 4 m/min (NL)
Driftsklasse: A5/M5–A6/M6 (GPMH 250), op til A7/M7 (GPH 500)
Strømforsyning: 3 × 400 V / 3 × 230 V, 50 Hz
Kapslingsklasse: IP65
Typiske anvendelser: montagearbejdsstationer, maskinfødning, pakkelinjer og præcis enhåndspositionering af emner

Konfigurer løftekapacitet, løftehøjde (model), driftsklasse, hastighedsprofil og lasttilbehør online, og føj derefter taljen til indkøbskurven eller tilbudslisten. Alle konfigurationer prissættes ud fra den aktuelle fabriksliste fra GIS.

Specifikationer

Model	Løftekapacitet (driftsklasse)	Løftehastighed ved 50 Hz	Løftehøjde	Egenvægt
GPMH 250/1NF3	250 kg ved M5 / 200 kg ved M6	8/2 m/min	3 m	19 kg
GPMH 250/1SF3	125 kg ved M5 / 100 kg ved M6	16/4 m/min	3 m	19 kg
GPH 500/1N4	500 kg ved M5 / 320 kg ved M7	8 m/min	4 m	25 kg
GPH 500/1NF4	500 kg ved M5 / 320 kg ved M7	8/2 m/min	4 m	25 kg
GPH 500/1SF4	250 kg ved M5 / 160 kg ved M7	16/4 m/min	4 m	25 kg

Én kædepart og kun 3-faset strømforsyning. Løftehøjden er fastlagt af Handy-sættet (håndtag ved kædeenden). Lasttilbehør: fast krog, drejelig krog (GPH 500) og gevindbolt M12 (forbindelsesdel 9210.4009.4). GPH 500 FU-versioner med blød start og teleskopmodellen GPHT 500 til excentriske laster (maks. 150 Nm) fås efter forespørgsel. Værdierne følger databladene 9500.9211.5/9511.9206.5 og manualen til specialmodeller 9500.9004.1.

Egenskaber

Løftekapacitet	100–500 kg
Løftehøjde	3 m (GPMH 250), 4 m (GPH 500)
Løftehastighed	op til 16/4 m/min (SF)
Driftsklasse (ISO/FEM)	M5–M7 (A5–A7)
Beskyttelsesklasse	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPH / GPMH (Handy)

Model	Capacity (duty class)	Lifting speed 50 Hz	Lift height	Dead weight
GPMH 250/1NF3	250 kg @ M5 / 200 kg @ M6	8/2 m/min	3 m	19 kg
GPMH 250/1SF3	125 kg @ M5 / 100 kg @ M6	16/4 m/min	3 m	19 kg
GPH 500/1N4	500 kg @ M5 / 320 kg @ M7	8 m/min	4 m	25 kg
GPH 500/1NF4	500 kg @ M5 / 320 kg @ M7	8/2 m/min	4 m	25 kg
GPH 500/1SF4	250 kg @ M5 / 160 kg @ M7	16/4 m/min	4 m	25 kg

One chain fall, 3-phase supply only. The lifting height is fixed by the Handy kit (handle at the chain end). Load attachments: fixed hook, rotatable hook (GPH 500), threaded bolts M12 (connector 9210.4009.4). GPH 500 FU soft-start versions and the GPHT 500 telescope model for eccentric loads (max. 150 Nm) on request. Values follow datasheets 9500.9211.5 / 9511.9206.5 and the Special models manual 9500.9004.1.
