GIS GPR korrosionsbestandig elektrisk kædetalje til fødevareindustrien

Designet og testet i henhold til: EN 14492-2

3D-forhåndsvisning Træk for at rotere · rul for at zoome

Tilbage til kataloget

GIS GPR korrosionsbestandig elektrisk kædetalje 125–1250 kg

Name: GIS GPR korrosionsbestandig elektrisk kædetalje 125–1250 kg
Brand: Delacco
SKU: GIS-GPR
Availability: InStock

SKU-rod: GIS-GPR | Marked: DK | Landestandard: da

Pris Konfigurer din talje nedenfor – pris, vægt og fragt opdateres løbende, efterhånden som du vælger.

Brochure Brochure Spørgeskema Brugsanvisning CE-erklæring Kædebeholder GPR500-tegning GPR1000-tegning GPR500-reservedele GPR1000-reservedele

Kategorier: Elektriske kædetaljer

Tags: Elektriske taljer, Værkstedskraner

Mængderabat — spar op til 12% Rabatten beregnes automatisk ud fra kurvens subtotal.

Antal	Rabat
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% kombinationsrabat, når denne ordre indeholder varer fra mindst to produktkategorier (f.eks. en talje + en svingkran). Sammen med mængderabatten kan den samlede besparelse nå op på 15%.

Konfigurer din talje

Vælg kapacitet, spændvidde og tilvalg. Pris, vægt og levering opdateres løbende.

Trin 0 — obligatorisk

Hvordan vil du bruge denne talje?

Vælg den mulighed, der passer bedst. Hver driftsklasse har sit eget kapacitetsområde: Jo mere intensiv brugen er, desto lavere er den nominelle belastning. Hvis du vælger en lavere klasse end den faktiske brug, bortfalder producentgarantien, og der er risiko for motorfejl. Er du i tvivl, skal du vælge den højest forventede klasse — den talje, du reelt har brug for.

1 Løftekapacitet — kg

2 Løftehøjde — m

3 Strømforsyning

3-faset 400 V er værkstedsstandarden. Brug 1-faset 230 V på steder uden 3-faset strømforsyning — katalogtillægget er allerede inkluderet i den viste pris (GPR 500: alle profiler; GPR 1000: kun NL med lav hastighed). NF- og SF-profiler kræver 3-faset strømforsyning.

4 Løftehastighed

Enkelt hastighed (N) er standardtaljen med 8 m/min. Langsom (NL) halverer hastigheden for mere præcis positionering. NF giver styring med to hastigheder (8/2 m/min). SF fordobler hastigheden, men halverer løftekapaciteten (GPR 500, kun 1 kædepart). Udførelser med to kædeparter fordobler løftekapaciteten og halverer hastigheden.

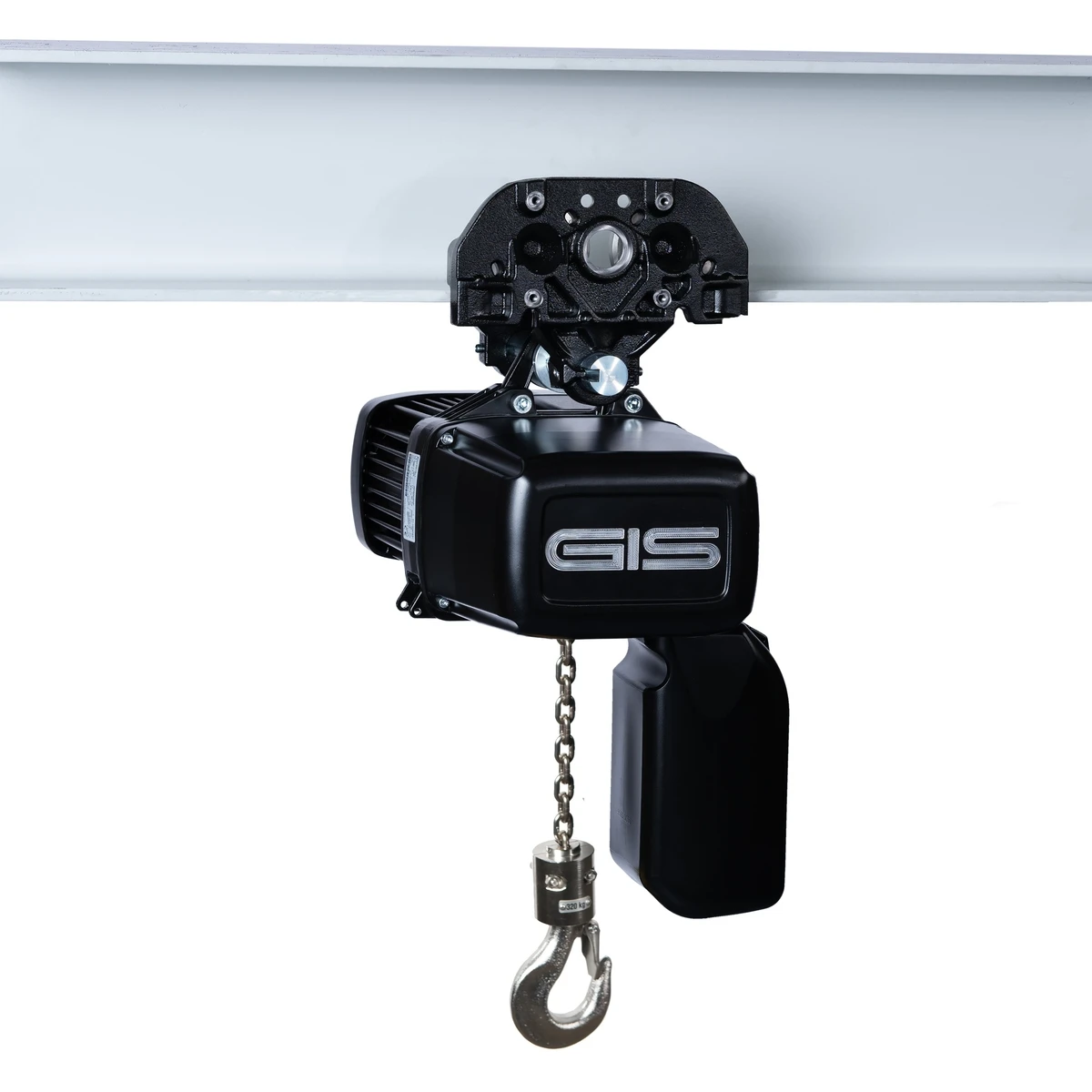

5 Ophængsløbekat (korrosionsbestandig)

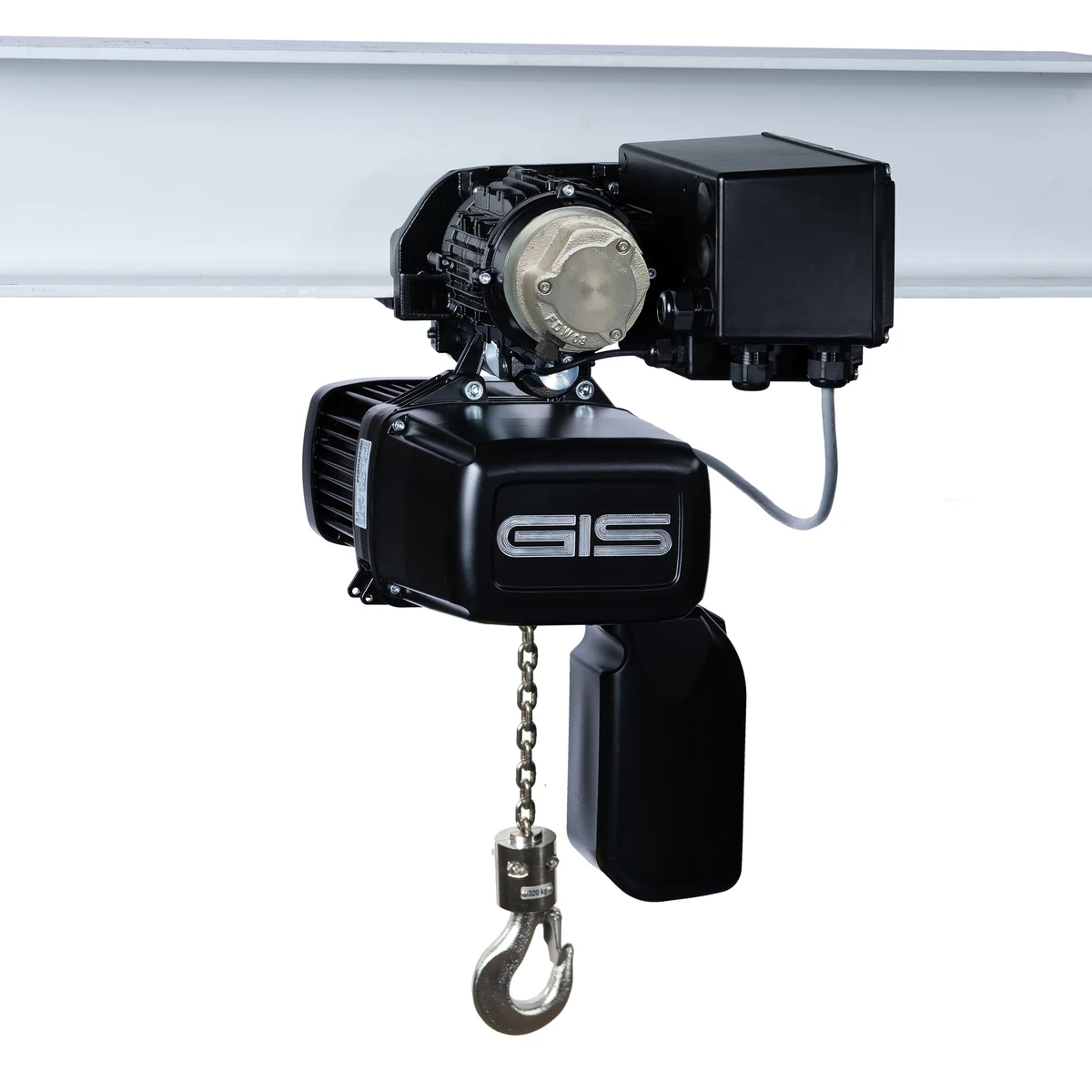

Valgfri GIS-ophængsløbekat i korrosionsbestandig udførelse til at føre taljen langs en I-bjælke. GHFR er manuel (håndskubbet), og GMFR er motoriseret (12 m/min kørehastighed). Begge dækker hele GPR-kapacitetsområdet op til 1250 kg.

6 Flangebredde (bjælkebredde)

Tilpas løbekatten til flangen på din kranbane. Optionen til brede bjælker anvender den længere støttebolt i rustfrit stål.

7 Ophæng

Øjeboltophæng er standard. Det valgfrie krogophæng (korrosionsbestandigt) gør det muligt at hænge taljen i en eksisterende bjælkeklemme eller et løftepunkt.

8 Kædepose / kædebeholder

Kædebeholderen opsamler den slappe kæde under opadgående bevægelse. Plast er billigst; beholdere i tekstil og metalplade (MF) dækker længere kæder.

9 Gearendestop

Standardgearkontakten stopper krogen i øverste og nederste position. Eksterne endestop fås til tekstilbeholdere.

10 Spænding / certificering

Standard-EU-spændinger er inkluderet. Specialspænding omfatter ikke-standardiserede motorviklinger; CSA/CUS er den nordamerikanske 60 Hz-udførelse.

11 Betjeningskontakt / hængetrykknap

Betjeningspendler med 2 knapper styrer kun løft; en motordrevet løbekat kræver betjeningspendlen med 4 knapper (løft + kørsel). Stikbare versioner muliggør hurtig frakobling eller senere eftermontering af radiofjernbetjening.

12 Længde på betjeningskabel

Standardkablet, der er tilpasset løftehøjden, har GIS-kataloglængden (2 knapper: løftehøjde − 1,2 m; 4 knapper: løftehøjde − 1 m). Indtast en brugerdefineret længde, hvis betjeningsstationen er placeret et andet sted.

13 Sikkerhedskrog

Erstatter standardlastkrogen i rustfrit stål med en sikkerhedskrog (pallås samt højere sikkerhedsfaktor).

14 Ekstra bremse

Tilføjer en redundant bremse for ekstra sikkerhed ved løfteopgaver med forhøjet risiko.

15 Termisk beskyttelse

Beskytter taljemotoren mod overophedning ved intensive driftscyklusser.

16 Kædesmøring

Gearkassen anvender allerede NSF H1-fødevareegnet fedt som standard. Ved anvendelser med mulighed for utilsigtet kontakt med fødevarer kan lastkæden også smøres med fødevareegnet olie.

17 Frekvensomformer (FU)

FU-versionen giver blød start og trinløs hastighedsregulering (15–87 Hz) og udvider driftsklassificeringen til A6/A7 — anbefales til hyppig, skånsom håndtering af følsomme laster.

18 Driftsdatatæller

Registrerer driftstimer, cyklusser og overbelastninger til vedligeholdelsesplanlægning (kan aflæses via serviceinterface).

19 Nedlukning ved slap kæde

Stopper taljen, hvis kæden bliver slap (lastens understøtning svigter). Påkrævet til visse anvendelser med løfteudstyr.

20 Sikkerhedsradiofjernbetjening

Erstatter eller supplerer kabelhåndbetjeningen med en sikkerhedsradiofjernbetjening. Versioner med 4 knapper styrer også den motoriserede løbekat.

Konfiguration —

Nettopris —

Antal

Mængdepriser — spar op til 12 %

Antal	Rabat

Pakketilbud: Få yderligere 3 % i rabat, når denne ordre indeholder varer fra mindst to produktkategorier (f.eks. en talje + en svingkran).

Prisoversigt

Nettobeløb i alt (ekskl. moms)	—

Anslået vægt —
Leveringstid —
Niveau for monteringssæt —
Totalhøjde —

Beregn fragt

Leveringsland

—

Angiv leveringslandet ovenfor for at se et vejledende fragtoverslag.

Har du brug for et skræddersyet tilbud?

Send os dine krav via tilbudsformularen — dette produkt er udfyldt på forhånd, og du kan tilføje flere varer i samme forespørgsel.

Anmod om et tilbud

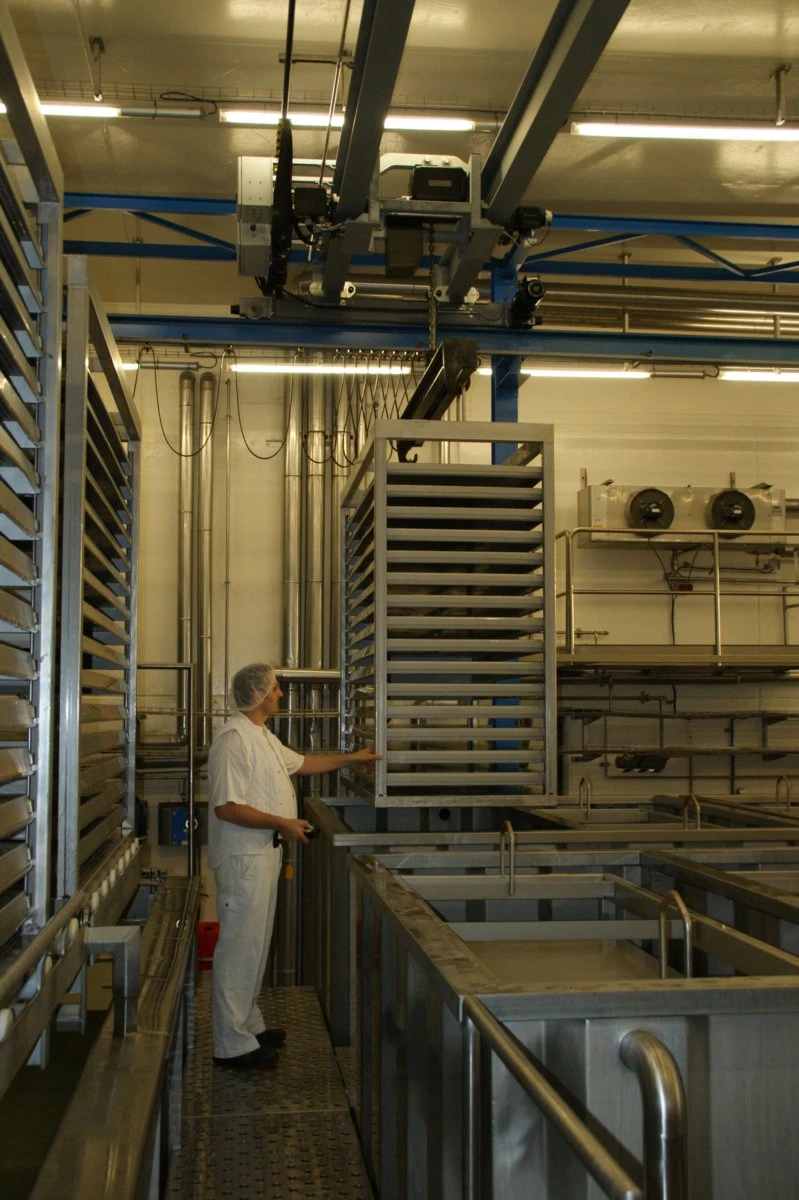

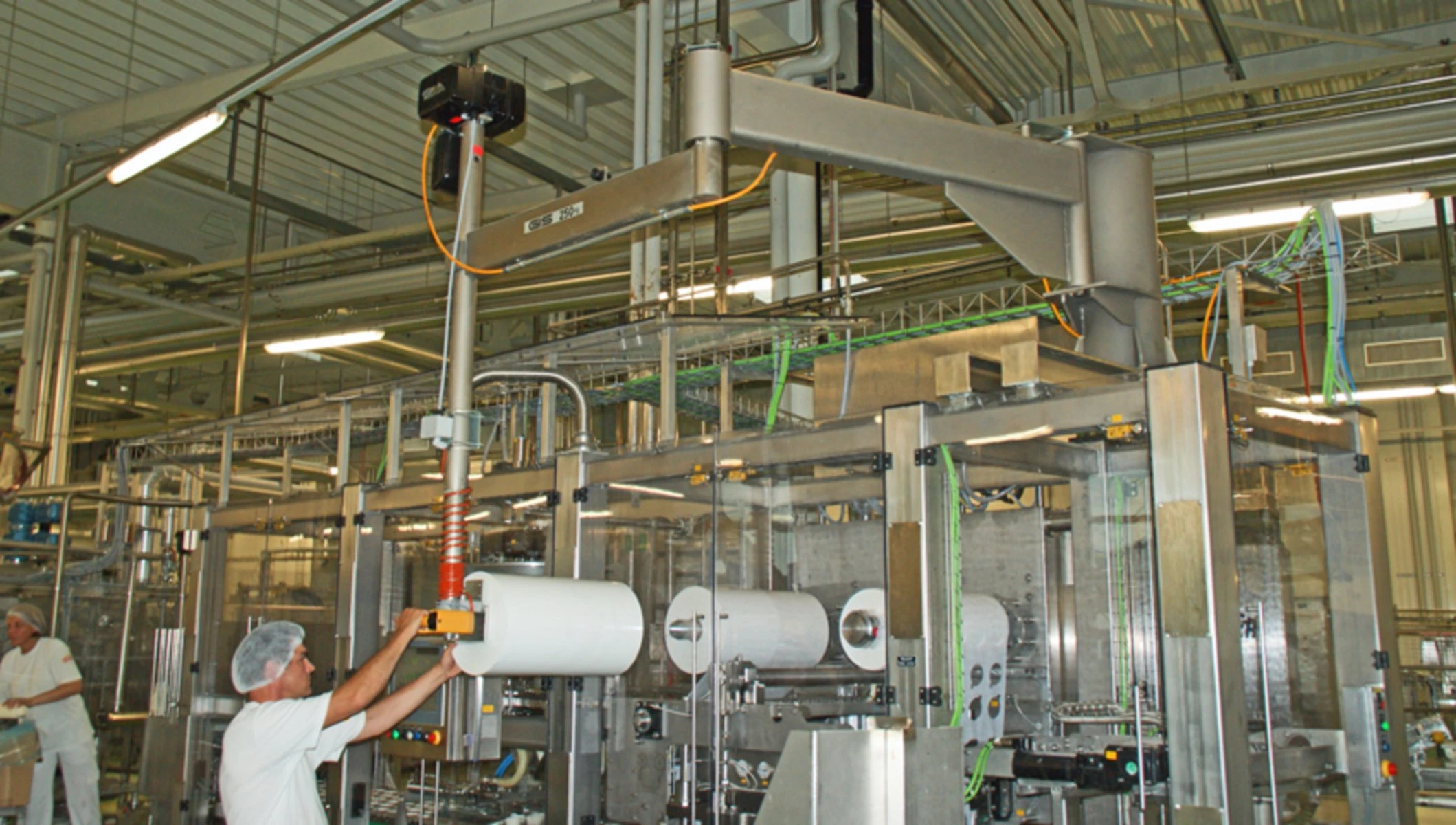

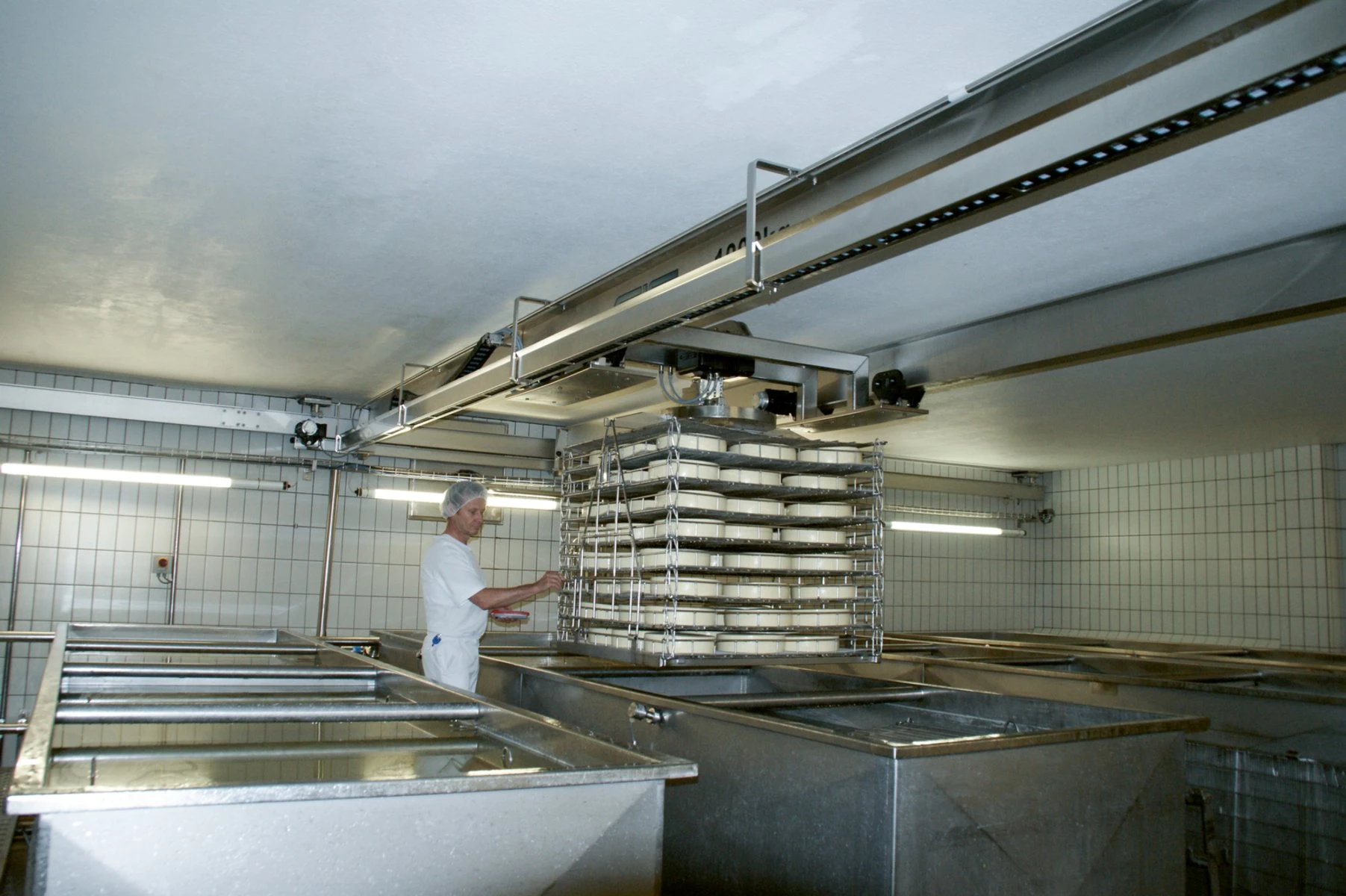

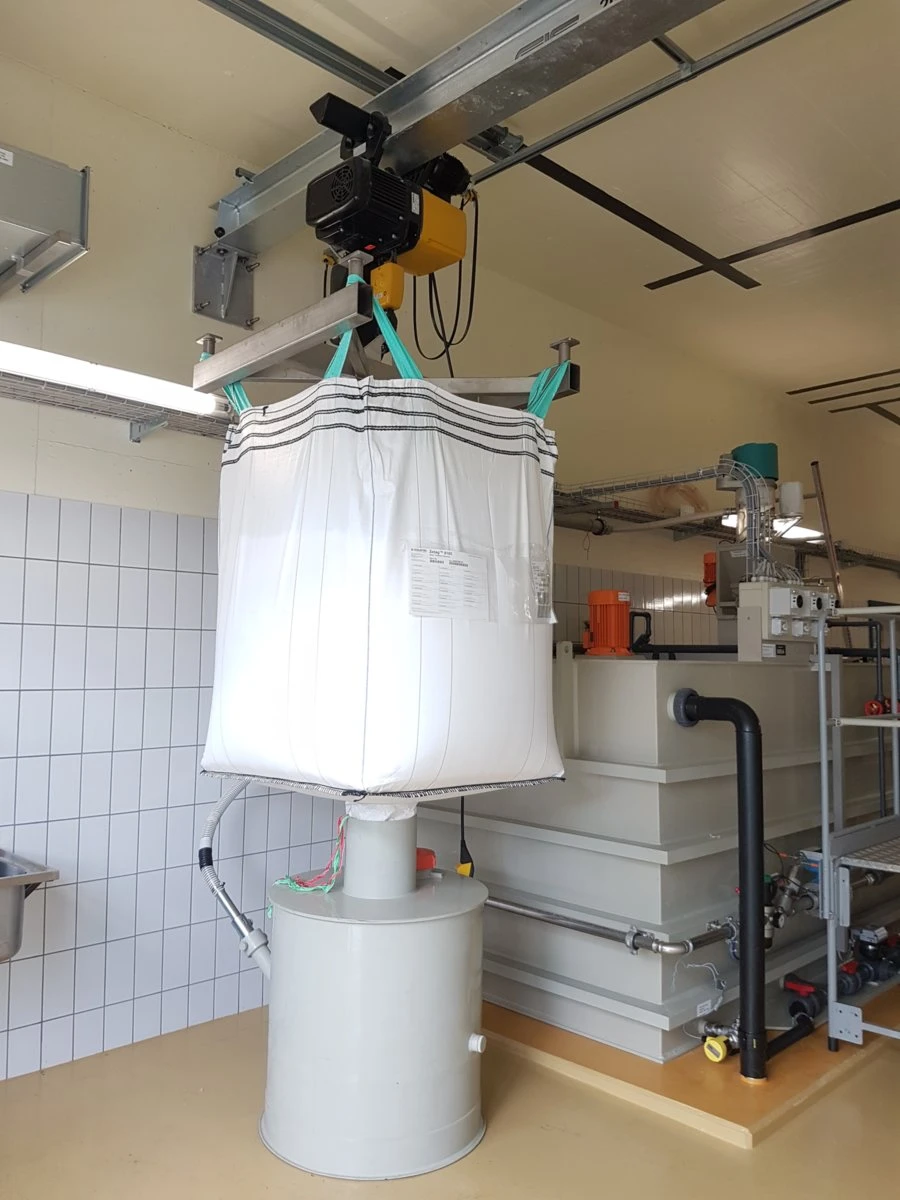

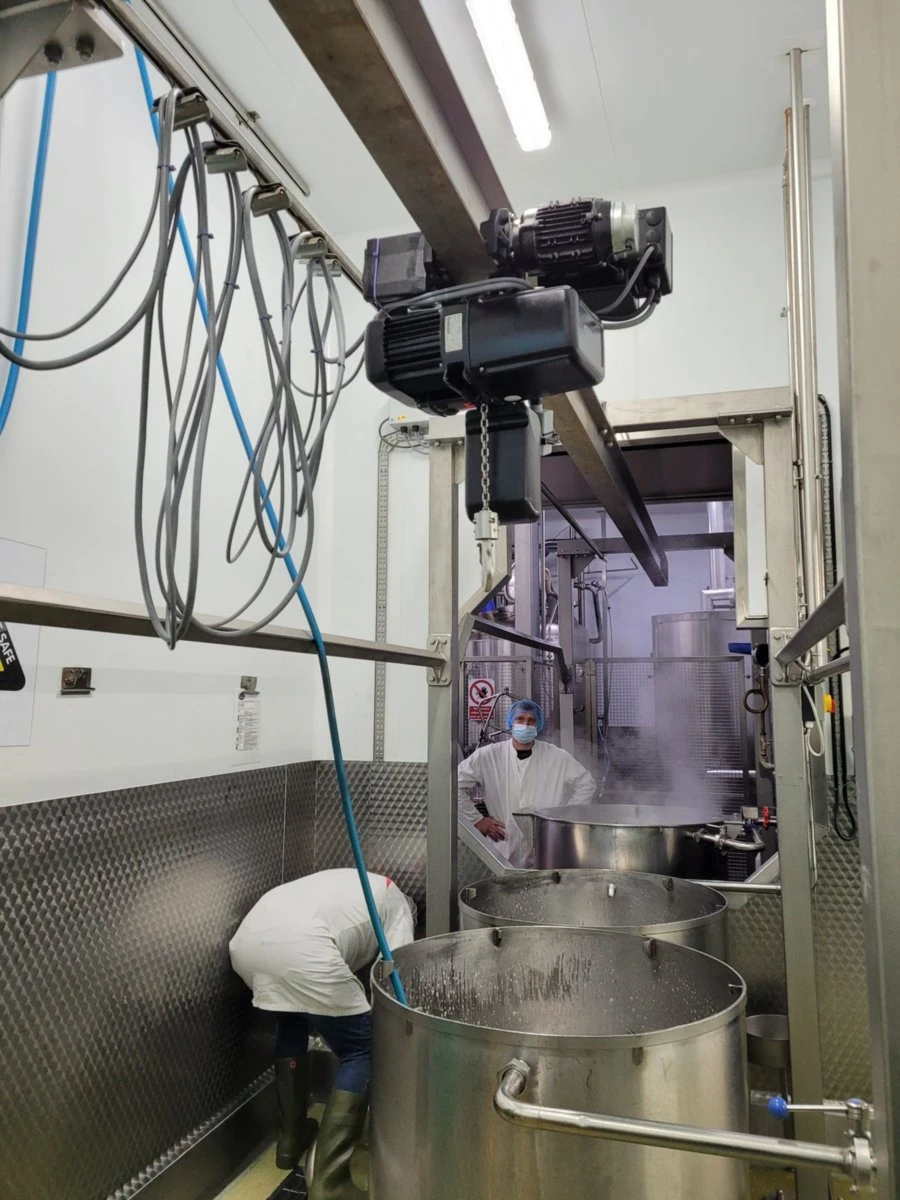

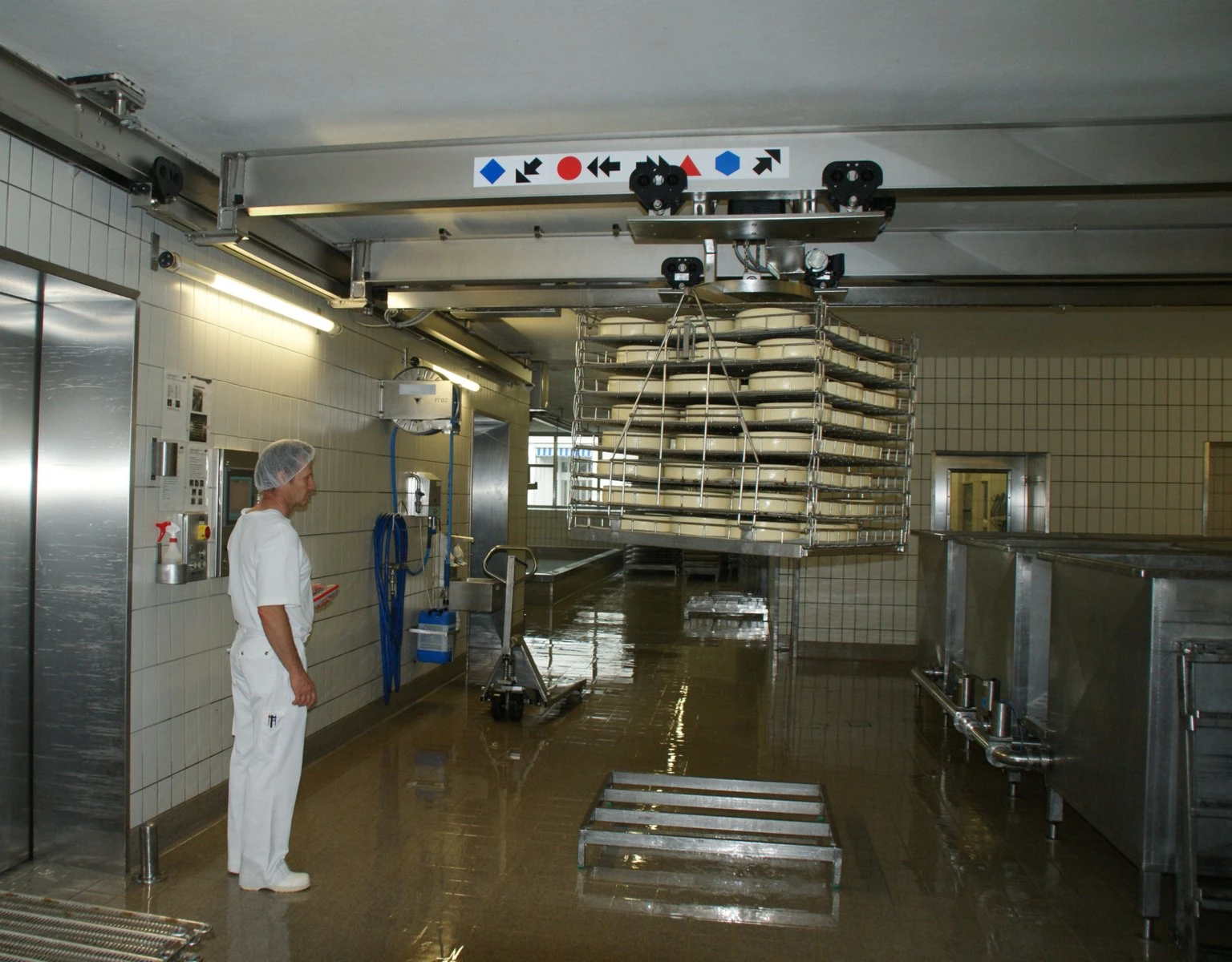

GIS GPR er den korrosionsbestandige udgave af den gennemprøvede GIS GP elektriske kædetalje. Den er udviklet specifikt til anvendelser, hvor kompromisløs renlighed eller aggressive omgivelser udelukker brugen af en standardtalje: produktion af fødevarer, drikkevarer og lægemidler, rengøringsområder, kemiske anlæg, spildevandsbehandling samt udendørs eller saltvandsholdige miljøer. Smøremidlerne opfylder NSF H1-kravene ved utilsigtet kontakt med fødevarer.

Vigtige egenskaber

Alle dele i laststrengen er udført i korrosionsbestandige materialer: rustfri rundstålsløftekæde, klemdel, underblok, kædeføring, lastkrog, krog-/øjeboltsophæng og skruer

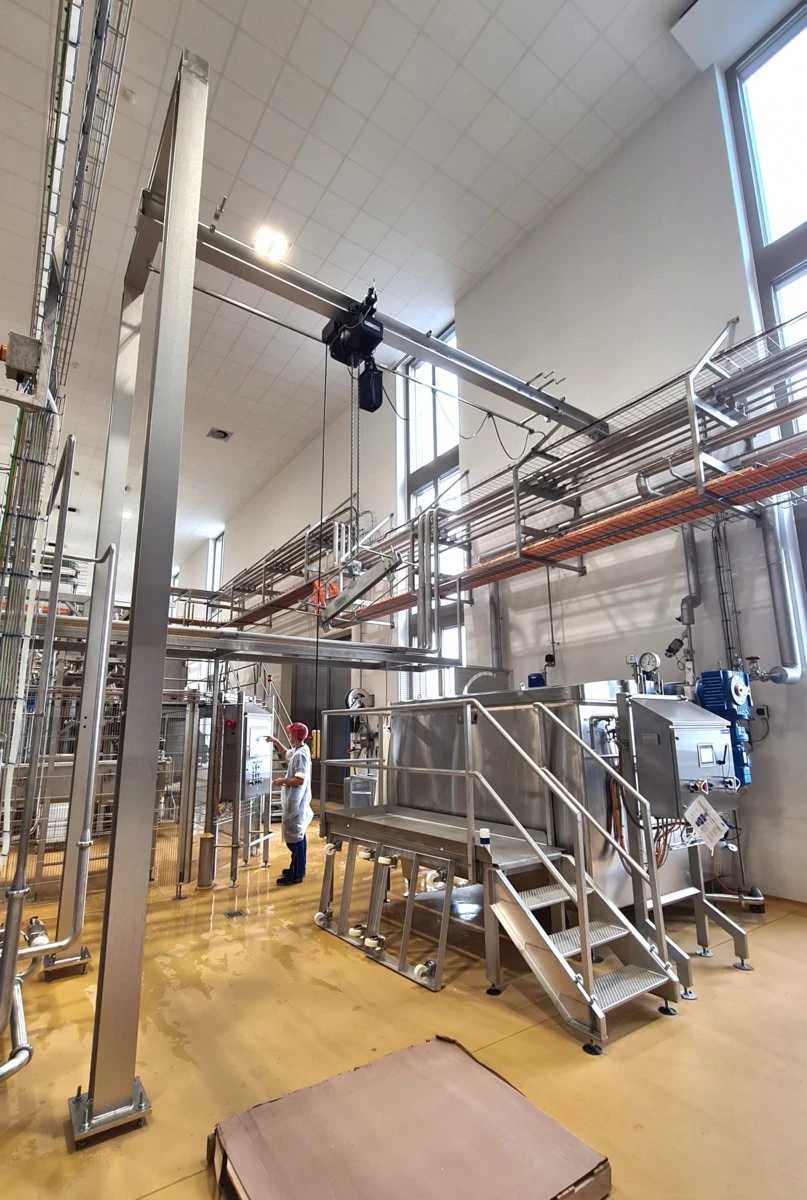

Aluminiumshus og endestop med katodisk dypbelægning (KTL) – modstandsdygtige over for vand, olier, svage baser og syrer samt uden afskalning af farve
Fødevareegnet gearfedt (NSF H1) som standard; fødevareegnet kædesmøreolie fås som ekstraudstyr
Kapslingsklasse IP65, isolationsklasse F
Løftekapacitet på 125–1250 kg: GPR 500 op til 630 kg og GPR 1000 op til 1250 kg (2 kædeparter, driftsklasse A4/M4) – de nominelle værdier er reduceret i forhold til GP-standardkædetaljerne, fordi den rustfri kæde har lavere styrkeværdier
Driftsklasser A4/M4 og A5/M5 (ISO 4301-1 / FEM); version med frekvensomformer (FU) og blød start fås som ekstraudstyr
1-fasede 230 V-versioner fås til GPR 500 med alle hastighedsprofiler og til GPR 1000 som langsom /NL-version
Manuel (GHFR) eller motoriseret (GMFR) løbekat i korrosionsbestandig udførelse fås som ekstraudstyr
Opfylder maskindirektivet 2006/42/EF

Teknisk oversigt

Model / SKU: GIS-GPR (GPR 500 / GPR 1000)
Produktserie: Elektriske kædetaljer
Løftekapacitet: 125 / 160 / 250 / 320 / 500 / 630 / 1000 / 1250 kg
Løftehøjde: 3–60 m (rustfri kæde prissættes pr. meter)
Driftsklasse: A4/M4, A5/M5 (ISO 4301-1 / FEM)
Strømforsyning: 3 × 400 V / 3 × 230 V / 1 × 230 V, 50 Hz
Kapslingsklasse: IP65
Lastkrog: DIN 15401, rustfri
Typiske anvendelsesområder: fødevare- og drikkevareindustrien, medicinalindustrien, kemiske anlæg, spildevandsbehandling samt udendørs og saltvandsholdige miljøer

Konfigurer løftekapacitet, løftehøjde, driftsklasse, hastighedsprofil, strømforsyning, løbekat og ekstraudstyr online, og føj derefter taljen til indkøbskurven eller tilbudslisten. Hver konfiguration prissættes ud fra den aktuelle fabrikprisliste fra GIS.

Specifikationer

Model	Løftekapacitet (driftsklasse)	Løftehastighed ved 50 Hz	Egenvægt (3 m løftehøjde)
GPR 500 – 1 kædepart	320 kg ved M4 / 250 kg ved M5	8 m/min. (N)	26 kg
GPR 500 – 2 kædeparter	630 kg ved M4 / 500 kg ved M5	4 m/min. (N)	28 kg
GPR 1000 – 1 kædepart	630 kg ved M4 / 500 kg ved M5	8 m/min. (N)	56 kg
GPR 1000 – 2 kædeparter	1250 kg ved M4 / 1000 kg ved M5	4 m/min. (N)	59 kg

Kæde: rustfri rundstålkæde iht. FEM 9.671 (GPR 500: 5 × 15,3 mm, 0,52 kg/m; GPR 1000: 7 × 22 mm, 1,04 kg/m). NL-profiler halverer hastigheden, NF tilføjer en 8/2 (4/1) to-hastighedsmotor, og SF er den hurtige profil på 16/4 m/min. (GPR 500, reduceret løftekapacitet). 1-fasede 230 V-versioner: GPR 500 (N/NL), GPR 1000 (kun NL). Kapacitetsværdierne følger databladene 9511.9205.5 / 9515.9205.5.

Egenskaber

Løftekapacitet	125 kg, 160 kg, 250 kg, 320 kg, 500 kg, 630 kg, 1000 kg, 1250 kg
Løftehøjde	3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 10 m, 12 m, 15 m, 20 m, 25 m, 30 m, 40 m, 50 m, 60 m
Driftsklasse (ISO/FEM)	A4/M4, A5/M5
Beskyttelsesklasse	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPR

Model	Capacity (duty class)	Lifting speed 50 Hz	Dead weight (3 m lift)
GPR 500 — 1 fall	320 kg @ M4 / 250 kg @ M5	8 m/min (N)	26 kg
GPR 500 — 2 falls	630 kg @ M4 / 500 kg @ M5	4 m/min (N)	28 kg
GPR 1000 — 1 fall	630 kg @ M4 / 500 kg @ M5	8 m/min (N)	56 kg
GPR 1000 — 2 falls	1250 kg @ M4 / 1000 kg @ M5	4 m/min (N)	59 kg

Chain: stainless round-steel chain to FEM 9.671 (GPR 500: 5 × 15.3 mm, 0.52 kg/m; GPR 1000: 7 × 22 mm, 1.04 kg/m). NL profiles halve the speed, NF adds a 8/2 (4/1) two-speed motor, SF is the fast 16/4 m/min profile (GPR 500, reduced capacity). 1-phase 230 V versions: GPR 500 (N/NL), GPR 1000 (NL only). Capacity values follow datasheets 9511.9205.5 / 9515.9205.5.
