Delacco NSDK søjlesvingkran med lav byggehøjde og løbekat, 50-100 kg

Designet og testet i henhold til: EN 13001-1 EN 13001-2 EN 13001-3-1 EN 14492-2

Tilbage til kataloget

Søjlesvingkran med lav byggehøjde og løbekat (NSDK), 270°, 50-100 kg, 2-5 m

Name: Søjlesvingkran med lav byggehøjde og løbekat (NSDK), 270°, 50-100 kg, 2-5 m
Brand: Delacco
SKU: NSDK
Availability: InStock

SKU-rod: NSDK | Marked: DK | Landestandard: da

Pris Konfigurer din svingkran nedenfor – pris, vægt og fragt opdateres løbende, efterhånden som du vælger.

Produktbrochure (PDF) Brugervejledning (PDF)

Kategorier: Søjlesvingkraner

Tags: Svingkraner, Drejelige svingkraner, Værkstedskraner

Mængderabat — spar op til 12% Rabatten beregnes automatisk ud fra kurvens subtotal.

Antal	Rabat
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% kombinationsrabat, når denne ordre indeholder varer fra mindst to produktkategorier (f.eks. en talje + en svingkran). Sammen med mængderabatten kan den samlede besparelse nå op på 15%.

Konfigurer din svingkran

Vælg kapacitet, spændvidde og tilvalg. Pris, vægt og levering opdateres løbende.

1 Maks. kapacitet — kg

2 Spændvidde — m

Højde under bjælke (HUB)

Standardhøjde under bjælken = 3 m. Kan justeres i trin på 0,1 m op til 4 m; hver ekstra 0,1 m prissættes pr. model. Over 4 m: kontakt os.

Gulvfastgørelse

Vi anbefaler kraftigt vores forankringssæt; vi kan ikke holdes ansvarlige for andre fastgørelsessystemer. Den delbare fodplade boltes fast på en eksisterende plade med tilstrækkelig dybde ved hjælp af et kemisk forankringssæt. Beton-/stålfundamenter fås efter forespørgsel.

Kædetalje

Tilføj en kædetalje til kranen, eller anvend din egen.

Den manuelle taljes kapacitet

Vælg RLD-modellen. Kun modeller, der svarer til kranens SWL, vises.

Den manuelle taljes løftehøjde

Lastkædens længde (håndkæden er altid 1 m kortere).

GIS GP elektrisk kædetalje

Elektrisk kædetalje — konfiguration

Alle tilvalg i dette panel vedrører den GIS GP elektriske kædetalje, der leveres sammen med din svingkran. Den produceres og faktureres som en separat vare. Tilvalgene til svingkranen findes uden for dette panel.

Elektrisk talje — brugsintensitet

Hvordan vil du bruge den elektriske talje?

Hver driftsklasse har sit eget kapacitetsområde: Jo mere intensiv brugen er, desto lavere er den nominelle belastning, så en højere klasse kan kræve en større GP-undermodel. Hvis du vælger en lavere klasse end den faktiske brug, bortfalder producentgarantien, og der er risiko for motorfejl.

GP elektrisk taljes løftekapacitet

GP elektrisk taljes løftehøjde

Rotationslås

Låsebolt i rustfrit stål, der holder udliggeren i en fast vinkel. NSDK fås kun med enkeltpositionslås.

Strømforsyning til talje (tilførselsledning)

Strømtilførslen er indbygget i hulprofilet: Kabelvogne og strømforsyningskablet til taljen er inkluderet i grundprisen — også når du monterer din egen elektriske kædetalje.

Ekstra taljeløbekat

En ekstra manuel skubbeløbekat, der kører i samme hulprofil — f.eks. for at have to taljer eller en talje og en værktøjsbalancer på én arm. Der tilbydes en løbekat med en kapacitet, der svarer til kranens SWL.

Rotationsanslag (270°)

Mekaniske endestop, der begrænser udliggerens svingområde på 270° (påsvejsede eller justerbare ved montering).

Aflåselig hovedafbryder

20A aflåselig hovedafbryder under kabinettet.

Malingssystem

Standardoverfladebehandlingen er 60 µm C2-polyesterpulverlakering, RAL 1028 gul. NSDK er en kran, der kun er beregnet til indendørs brug; en specifik RAL-farve kan tilvælges.

Emballage

Standardemballagen er krympefolie til vejtransport (ikke egnet til søfragt).

Statisk beregningsnotat

Valgfrit teknisk beregningsdokument (note de calcul), der certificerer de strukturelle reaktionskræfter for din specifikke konfiguration. Kræves af visse inspektører og forsikringsselskaber ved idriftsættelse af kranen.

Leveringsmulighed

Ekspresmuligheder forkorter produktionstiden med 1 eller 2 uger mod et pristillæg.

Konfiguration —

Nettopris —

Antal

Mængdepriser — spar op til 12 %

Antal	Rabat

Pakketilbud: Få yderligere 3 % i rabat, når denne ordre indeholder varer fra mindst to produktkategorier (f.eks. en talje + en svingkran).

Prisoversigt

Nettobeløb i alt (ekskl. moms)	—

Anslået vægt —
Leveringstid —
Niveau for monteringssæt —
Totalhøjde —

Beregn fragt

Leveringsland

—

Angiv leveringslandet ovenfor for at se et vejledende fragtoverslag.

Har du brug for et skræddersyet tilbud?

Send os dine krav via tilbudsformularen — dette produkt er udfyldt på forhånd, og du kan tilføje flere varer i samme forespørgsel.

Anmod om et tilbud

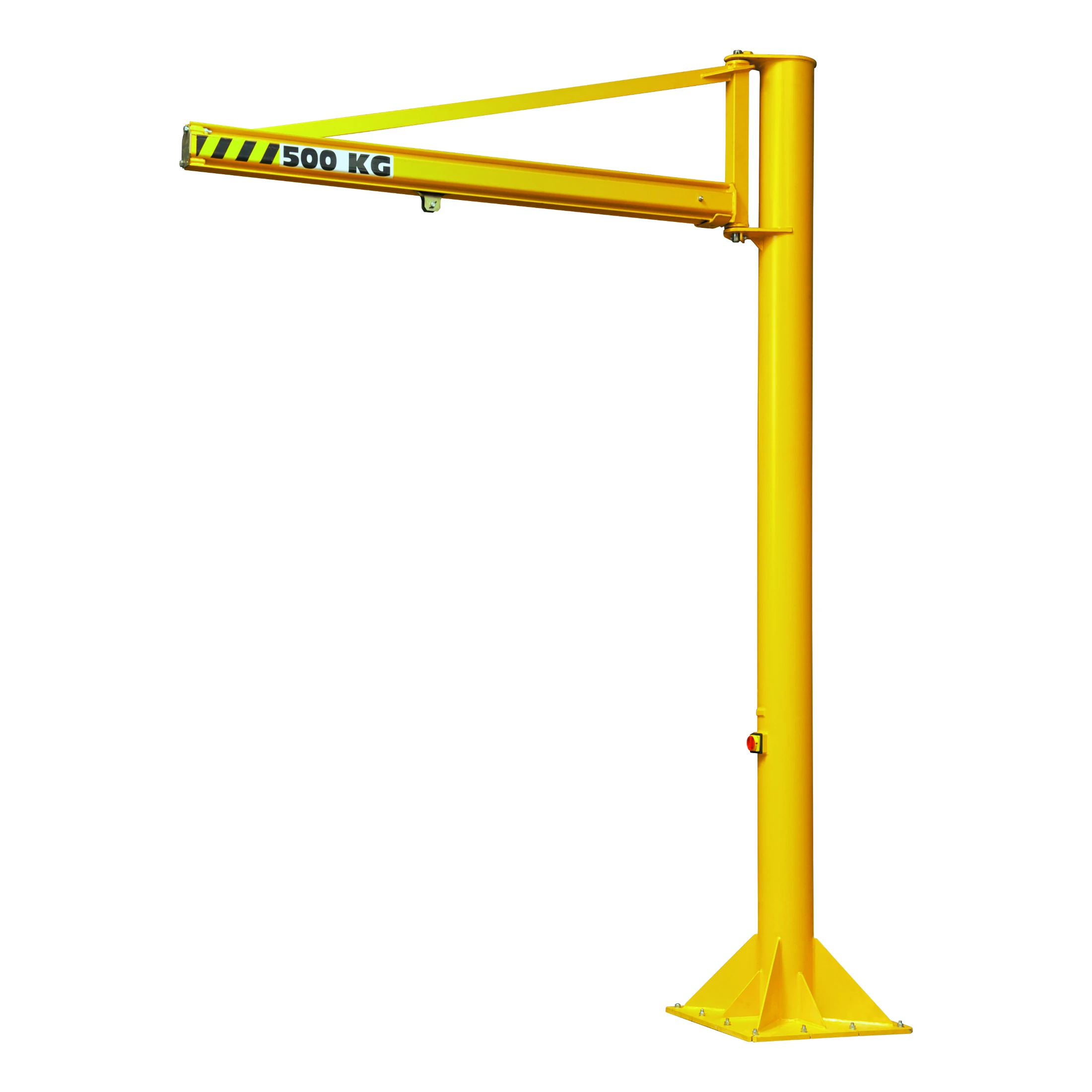

NSDK er seriens letteste søjlesvingkran med 270° delvis drejning. Den består af en fritstående søjle, der forankres i gulvet, og en let, underspændt bom i hulprofil, som kan drejes 270° over en arbejdsstation. Kranen er beregnet til indendørs brug, leveres udelukkende med manuel drejning og omfatter en skubbeløbekat.

Vigtige egenskaber

270° delvis drejning på en gulvforankret søjle med let, underspændt bom i hulprofil (profil CII-L)
Løftekapacitet på 50-100 kg og udlæg på 2-5 m. Standardfrihøjden under bommen er 3 m og kan justeres i trin på 0,1 m op til 4 m (over 4 m efter forespørgsel)
Kun til indendørs brug og med manuel drejning – denne krantype kan ikke motoriseres
Skubbeløbekat, kabelholdere og strømforsyningskabel er inkluderet i grundprisen. Monter Deres egen talje, eller tilvælg en Delacco RLD-håndkædetalje eller GIS GP-elektrisk kædetalje direkte i konfiguratoren
Fastgørelse til gulvet med en delbar fodplade til boltmontage og et kemisk forankringssæt
Slibning SA 2.5 samt 60 µm C2-polyesterpulverlakering i RAL 1028 gul (andre RAL-farver efter forespørgsel)
Teoretisk nedbøjning under nominel belastning ≈ 1/250 af (udlæg + højde). Maksimal løftehastighed: 16 m/min
Overholder Maskindirektivet 2006/42/EF

Teknisk oversigt

Model/SKU: NSDK
Produktfamilie: Søjlesvingkraner
Løftekapacitet: 50 / 80 / 100 kg
Udlæg: 2-5 m
Drejning: 270° delvis drejning (manuel)
Frihøjde under bom: 3 m som standard, justerbar op til 4 m
Overflade: RAL 1028 gul (C2, kun indendørs)

Konfigurer løftekapacitet, udlæg, frihøjde under bommen, fastgørelse og overfladebehandling, og føj derefter produktet til tilbudslisten for at få oplysninger om leveringsbetingelser og kundespecifikke konfigurationer.

Egenskaber

Løftekapacitet	50 kg, 80 kg, 100 kg
Spændvidde	2 m, 3 m, 4 m, 5 m
Rotation	270° delvis rotation
Brand	DELACCO
Compliance	{"machinery_directive": "2006/42/EC"}

Capacity [kg]	Spans [m]	Base price [€]
50	2-5	1 235-1 881
80	2-4	1 235-1 737
100	2-3	1 510-1 627

Base price is for the standard 3 m height under beam and includes a push-travel load trolley, cable pads and a power cable; each extra 0.1 m of height, fixation and finish are priced in the configurator. This crane is manual-slewing (270°), indoor use only and cannot be motorized. Per-span dimensions and weights follow the V2023-A datasheet.
